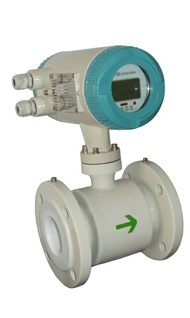

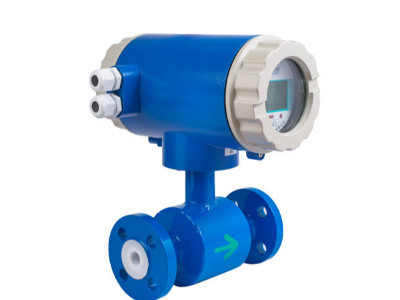

一体式电磁流量计
智能型电磁流量计既有矩形波磁场的优点,又克服了正弦波磁场的缺点;还可以减少电源电压波动、电源频率变化及励磁线圈阻抗变化所造成的误差;并有较好的零点稳定性和不受流体噪声干扰影响。
产品简介 / Introduction
原理结构
贝特-智能仪表一体化直供厂家
一体式电磁流量计
  智能型电磁流量计测量原理是基于法拉第电磁感应定律,智能型电磁流量计由传感器和转换器组成,传感器安装在测量管道上,转换器可以与传感器组合连接在一起称为一体型电磁流量计,转换器被安装在离传感器30米内或100米内的场合,两者间由屏蔽电缆连接称为分离型电磁流量计。智能型防腐电磁流量计传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管。被测介质流过管道就切割磁力线,产生感应电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速v的乘积。电动势E(流量信号)由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流等信号,用于流量的控制和调节。
principle
产品特点
贝特-智能仪表一体化直供厂家
技术参数
贝特-智能仪表一体化直供厂家
执行标准
执行标准 JBT 9248~1999
公称通径 10152025324050658010012515020025030035040050060070080090010001200140016001800200022002400260028003000
最高流速 15m
精确度 DNl5DN600 示值的:±0.3%流速≥1m±3mm流速<1m
DN700~DN3000 示值的±0.5%流速≥0.8mS±4mm流速<0.8mS
流体电导率 ≥5uScm
公称压力 4.0MPa 1.6MPa 1.0MPa 0.6MPa 6.310MPa
DNl5DN150 DNl5DN600 DN200DN1000 DN700DN3000 特殊订货
环境温度 传感器 -25- +60
转换器及一体型 -10- +60
衬里材料 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯F46、加网PFA
最高流体温度 一体型 70
分离型 聚氯丁橡胶衬里 80;120订货时注明
聚氨酯衬里 80
聚四氟乙烯衬里 100;150订货时注明
聚全氟乙丙烯F46
加网PFA

结构材料:内衬材料
衬里材料 主要性能 最高介质温度 适用范围


体型 分离型
聚四氟乙烯(F4 是化学性能最稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐高流速液氟、液氧、自氧的腐蚀。 70 100 150 需特殊订货 1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
聚全氟乙丙烯(F46 同F4,耐磨性、抗负压能力高于F4
同上
聚氟合乙烯(Fs 适用温度上限较聚四氟乙烯低,但成本也较低。
80
聚氯丁橡胶 1、有极好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。
80 120 需特殊订货 水、污水、弱磨损性的泥浆矿浆。
聚氨酯橡胶 1、耐磨性能极强。
80 中性强磨损的矿浆、煤浆、泥浆
2、耐腐蚀性能较差。

 电极材料
电极材料 耐蚀及耐磨性能
不锈钢0Crl8Nil2M02Ti 用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。
哈氏合金B 对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。
哈氏合金C 能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe"、、Cu"下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀
能耐海水、各种氯化物和次氯酸盐、氧化性酸包括发烟硫酸、有机酸、碱的腐蚀。不耐较纯的还原性酸如硫酸、盐酸的腐蚀,但如酸中含有氧化剂如硝酸、Fc++、Cu++时,则腐蚀大为降低。
具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐一切化学介质包括沸点的盐酸、硝酸和l 50以下的硫酸的腐蚀。在碱中刁;耐蚀。
铂/钛合金 几乎能耐一切化学介质,但不适用于王水和铵盐。
不锈钢涂覆碳化钨 用于无腐蚀性,强磨损性的介质。
注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。

 参考流量范围
口径mm 流量范围m3/h 口径mm 流量范围m3/h
φ10 0.16~2.5 φ400 2504000
φ15 0.4~6 φ500 4006000
φ20 0.612 φ600 60010000
φ25 1.016 φ700 80012000
φ32 1.6~25 φ800 100016000
φ40 2.540 φ900 120020000
φ50 4.060 φ1000 160025000
φ65 6.0120 φ1200 250030000
φ80 10160 φ1400 300050000
φ100 16250 φ1600 300060000
φ125 25~400 φ1800 500060000
φ150 40600 φ2000 6000100000
φ200 601000 φ2200 1367.78136778.4
φ250 1001600 φ2400 1627.78162777.6
φ300 1602500 φ2600 1910.38191037.6
φ350 2003000
