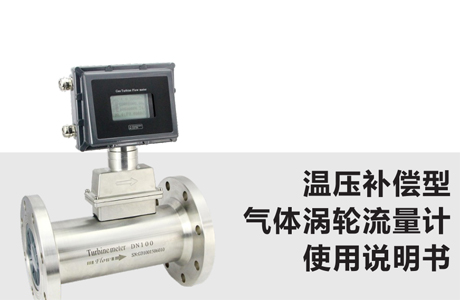

温压补偿型气体涡轮流量计集气体涡轮流量传感器与流量积算仪于一体，主要性能指标达到，是石油、化工、电力、冶金工业与民用锅炉等燃气计量和城市天然气、燃气调压站计量及燃气贸易计量的理想仪表。

工作原理

当气流进入流量计时，首先经过特殊结构的整流器并加速，在流体的作用下，涡轮克服阻力矩和磨擦力矩开始转动。当力矩达到平衡时，转速稳定，涡轮的转速与气体流量成正比，并通过旋转的发讯盘上的磁体周期性地改变磁场，从而使脉冲发生器输出频率与流速成正比的脉冲信号。转换器中的微处理器对脉冲信号进行计数和计算处理得到工况流量，同时检测介质的温度和压力，按体积修正模型将工况体积流量转换为标准体积流量并进行累积得到标准体积总量。

计算公式

例如： DN40口径气体涡轮流量计，流量范围5-50m3/h, F-1设置为0(瞬时量显示mh，累积量显示m3) , F-8设置为0.001, F-9设置为250ms,这就意味着每累积0.001 m的流量，就会输出一个脉宽为250ms, 占空比为50%的当量脉冲，即上限频率为1000/ (250*2)=2Hz，对应的流量上限为0.001 * 2*3600-7.2 m3/h，当瞬时流量大于7.2 m3/h时，输出当量脉冲的频率仍为2Hz，即输出饱和。

仪表系数补偿，即对仪表系数K (见P16)进行多点折线修正，共可1置6, (F, K) (i=1, 2, 。。。。。，6)

(1) F，为原始频率，与流量成正比，单位Hz;

К为修E频率点上t 系数，无量纲，与仪表系数K (P9参数)的关系，其中K，是在F频率点上的实际系数，一般由实流标定获得。

(2)多点折线修正工作原理当前流量Q对应的频率为F:

F. >F, (i=12。。。18) ，根据表内置入的具体参数， F为末尾一个修正点的频率。

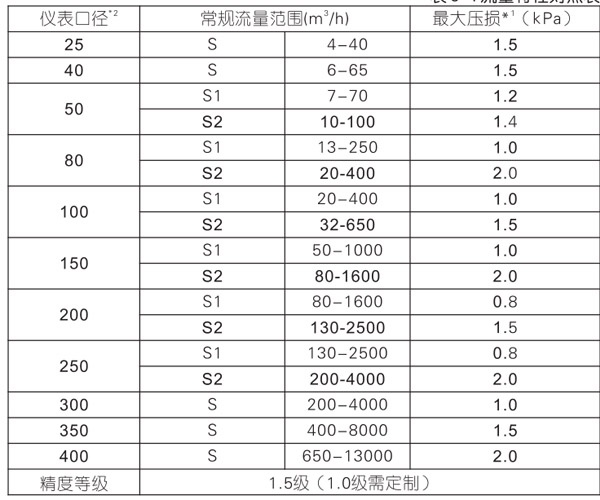

技术参数

说明

1上限压损是流量计工作在上限流量点时的压损，介质为空气，常温。

2DN20、 DN32、 DN65、DN125为非国标产品，需订制。

安装场所和要求

1、严禁流量计在线焊接管道法兰，应先拆除流量计后，方可焊接。安装流量计前应将管道内的杂物、焊渣、粉尘清理干净。

2、为了便于维修，不影响流体正常输送，建议依照上图所示设置旁通管道。

3、为了防止杂质进入流量计，必须安装过滤器。

4、流量计应水平安装。建议在流量计后直管段后侧安装钢制伸缩器(补偿器) ，伸缩器必须符合管道设计的公称通径和公称压力的要求。伸缩器是作为管道应力的补偿及方便流量计的安装与拆卸。

5、如须垂直安装时，应在订货时注明，产品需做相应配置。安装使用时，气流方向应从上至下。

6、流量计安装在室外使用时，建议加配防护罩，以免雨水浸入或烈日暴晒，而影响流量计使用寿命。

7、流量计周围不能有强的外磁场干扰及强烈的机械振动。

8、流量计需可靠接地，但不得与强电系统地线共用。

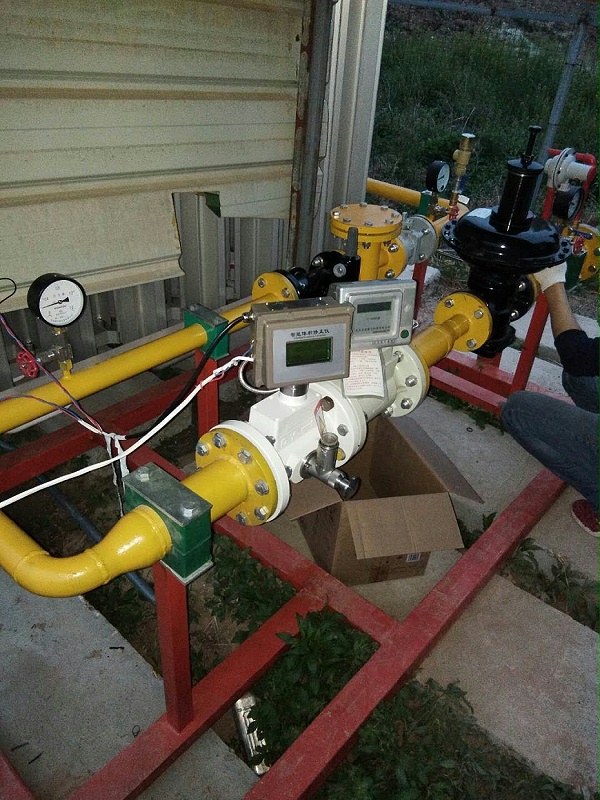

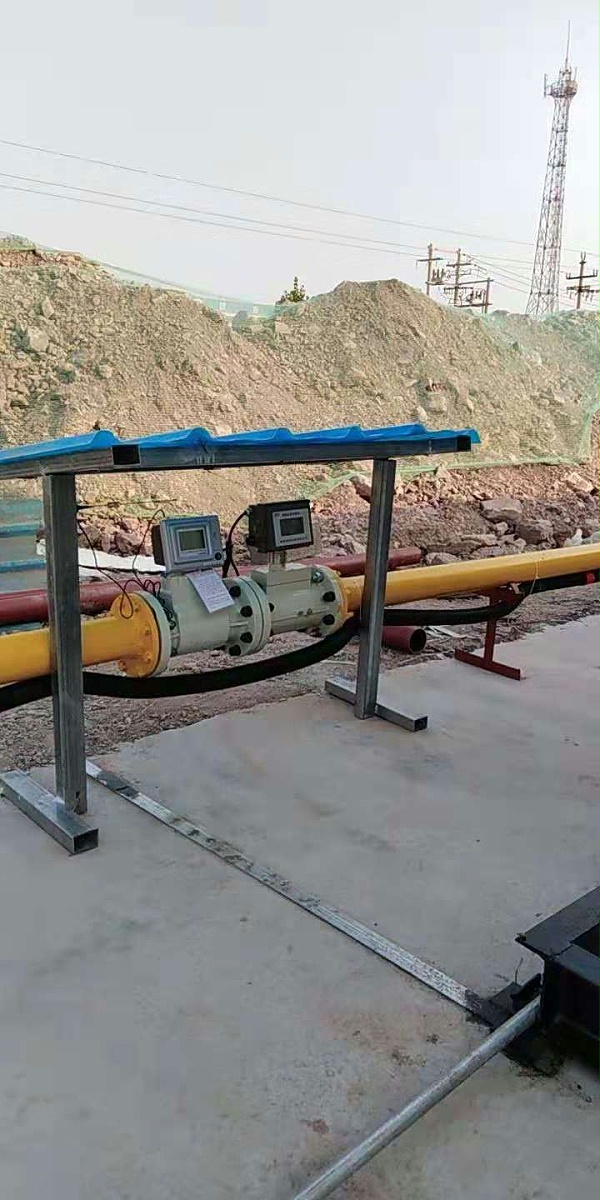

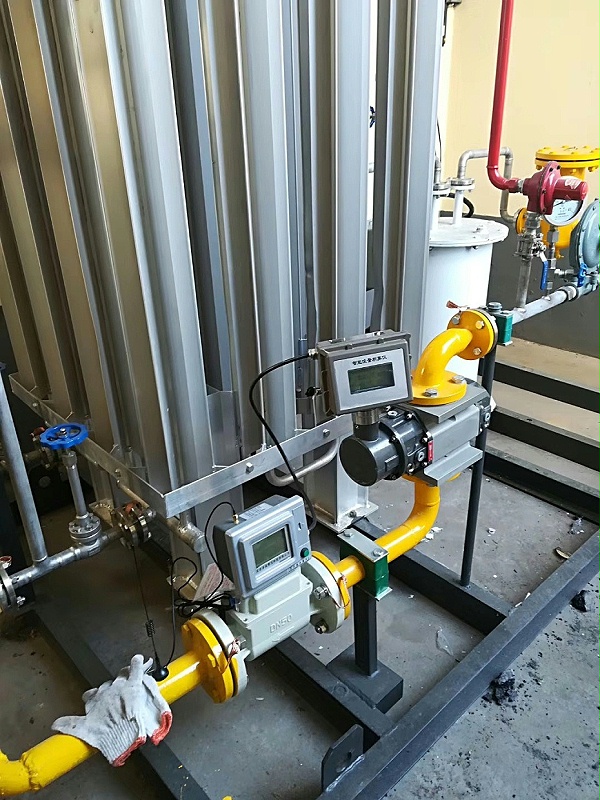

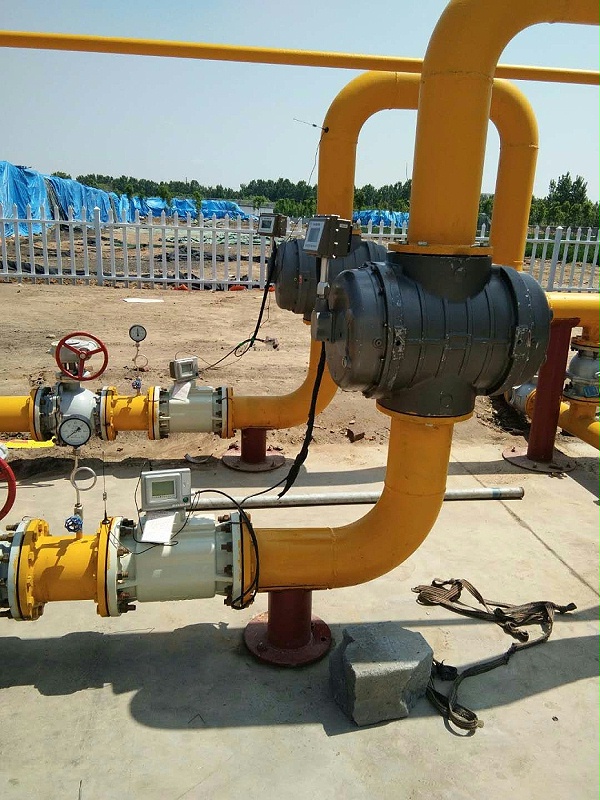

应用场景
