塑料转子流量计

LZT-S系列塑管浮子流量计具有结构简单、重量轻、耐腐蚀、不易破碎、无毒无味、使用方便等特点。主要用于化工、轻工、医药、食品、环保等部门中,用来测量液体的单相非脉动流的流量。


产品简介 / Introduction
产品介绍
贝特-智能仪表一体化直供厂家
塑管浮子流量计结构
  流量计结构:主要有小端向下,大端向上垂直安装的透明塑料锥管和锥管内可上下移动的浮子,与螺母、接管、导杆、止档等构成。

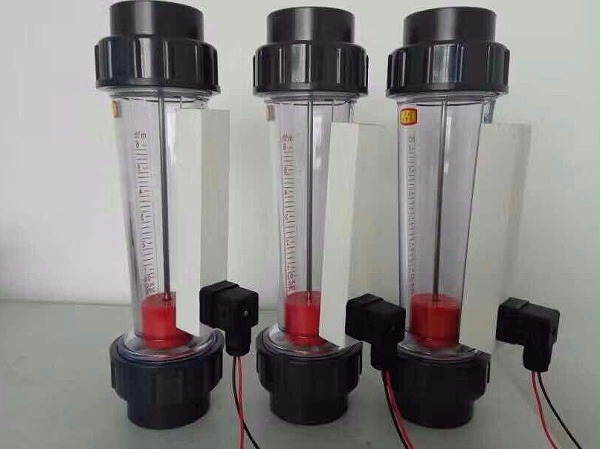

  外形如图:主要分短管型、长管型。根据连接方法又分插接管连接、螺纹连接和法兰连接。
  零件名称及材料
序号 名称 材料
1 接管 ABS
2 螺帽 ABS
3 “O型密封圈” 丁晴橡胶
4 下止档 ABS
5 浮子 ABS包衬
6 锥管 PS
7 上止档 ABS
8 导杆 316
注: 1、常规型接头为ABS工程塑料沉插连接,也可用PVC沉插或ABS内螺纹连接;
2、导杆在特殊情况下可选用F46包衬304不锈钢;
3、 “O”型圈也可选用氟橡胶等。
introduction
规格型号
贝特-智能仪表一体化直供厂家
型号 测量范围 介质 备注
LZT-15S
(长管)
6-60L/h 不带导 杆
10-100L/h
16-160L/h
25-250L/h
40-400L/h
60-600L/h
LZT-25S
(长管)
60-600L/h
100-1000L/h
160-1600L/h
250-2500L/h
300-3000L/h
LZT-40S
(长管)
0.4-4m3/h
0.6-6m3/h
LZT-50S
(长管)
0.4-4m3/h
0.6-6m3/h
1-10m3/h
1.6-16m3/h 带导杆
LZT-100S
LZT-125S
LZT-150S
8-50m3/h 法兰连 接带导杆
12-60m3/h
14-90m3/h
18-120m3/h
18-150m3/h
22-180m3/h
25-200m3/h

型号 测量范围 介质 备注
LZT-15S
(短管)
6-60L/h 带导杆
10-100L/h
16-160L/h
25-250L/h
40-400L/h
60-600L/h
100-1000L/h
LZT-25S
(短管)
100-1000L/h
160-1600L/h
250-2500L/h
300-3000L/h
LZT-32S
(短管)
0.4-4m3/h
0.6-6m3/h
LZT-50S
(短管)
1-10m3/h
1.6-16m3/h
LZT-65S
(短管)
5-25m3/h
8-40m3/h
12-60m3/h
LZT-80S 5-25m3/h 法兰连接带导杆
8-40m3/h
12-60m3/h
注:1.以上为常规流量,也做特殊流量。
2.流量计准确度等级4级,耐压≤0.6Mpa,使用介质为水或浓度为30%以下稀酸或稀碱,温度一般为0℃~40℃,短时间可用至65℃。
注意事项
贝特-智能仪表一体化直供厂家
(1)安装前,应把流量计出口接管拆开取出仪表内的泡沫或塑料管支撑物,再重新把接管安装上去,注意在重新安装时应把“O”型密封圈装在接管凹槽内。
(2)流量计的接口可用配套的塑料管(ABS或PVC),用专用胶水粘合连接。也可以先与塑料法兰连接,再问金属法兰连接。
(3)流量计必须垂直安装(流量计中心与铅垂线的夹角不超过5°)安装高度应便于对浮子读数,读数时视线应与浮子读数位置水平。
(4)流量计的上下游进出口的直管段应≥5倍仪表公称通径。
(5)如被测流体含有较大颗粒的杂质或赃物,应在流量计上游安装过滤器。
(6)如被测液体是脉动流,造成浮子波动不能正常测量时,流量计上游应设置适当尺寸的缓冲器和定值器。
(7)尽量使用流量计的合适流量段测试流量(合适流量段一般是指最大流量的40%~70%)。
