一、概述

TFS-800流量开关是一种可对管道中的液体流动情况进行实时监控，并提供信号输出的测量仪表。本产品采用全金属外壳，无活动部件，开关量现场可连续可调，压力损失小，结构紧凑，多个LED实时显示流动状态和开关状态。安装方便，产品适合多种管径要求，可用于监控管道内流体流速大小、断流监测或防止泵的空转保护。广泛应用于水电行业、工业液压行业等需要对管道流体流速监控的地方。

二、性能参数

测量范围：1～150cm/s(水)，3cm/s～300cm/s（油）

200~3000cm/s（气体）

u 工作电压：24±20％VDC；

u 消耗电流：＜90mA；

u 信号输出：继电器(SPDT)，PNP晶体管；

晶体管特征：

u 开关电压： 24±20％VDC；

u 开关电流： ≤1.2A;

继电器特征：

u 开关电压： ≤250VAC/30VDC；

u 开关电流： ≤3A；

u 初始化时间：典型值8s(2～15s)；

u 响应时间：典型值2s(1～15s)；

u 温度梯度：上限250℃/min；

u 防护等级：IP67

u 介质温度：-20～80℃；

u 环境温度：-10～70℃；

u 存储温度：-20～85℃；

u 耐压等级：10MPa；

u 探头材料：304不锈钢

u 外壳材料：304不锈钢

三、产品应用

本产品的感应部件和信号处理单元为一体结构，流速的监控设置连续调节，监测范围与流速有关，而与流量或总体流速无关。本产品用于以下方面的监控功能：(1)介质流动/降低流速；

(2)介质存在/不存在；(3)介质流动/静止。

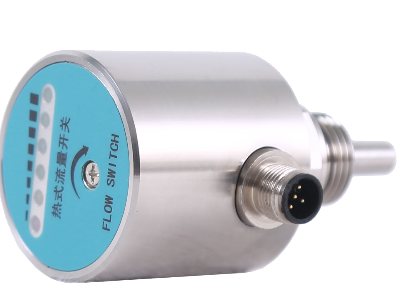

本产品用位于面板上排成一行的6个不同颜色的指示灯来显示报警状态及流速的趋势，并通过单个继电器输出开关量信号，6个指示灯的含义如下：

1个红色指示灯：当点亮时，未达到设定流速；

1个黄色指示灯：当点亮时，达到设定流速/超过设定流速，继电器开始动作；

4个绿色指示灯：超过设定流速，依次点亮，点亮数越多表示流速越大，当流速降低时按相反顺序依次熄灭。

四、外形结构及电气定义

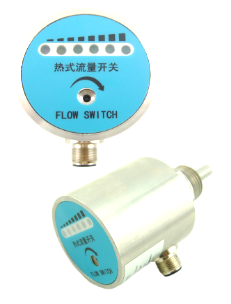

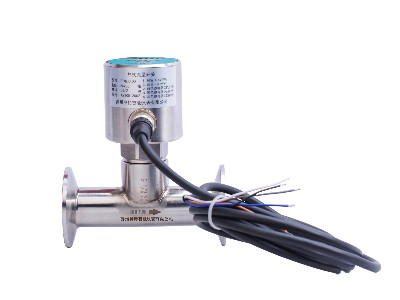

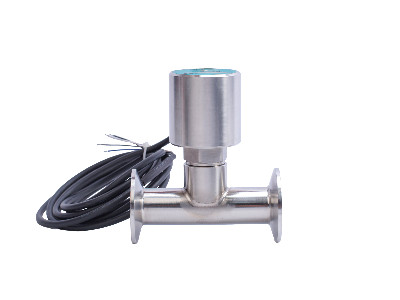

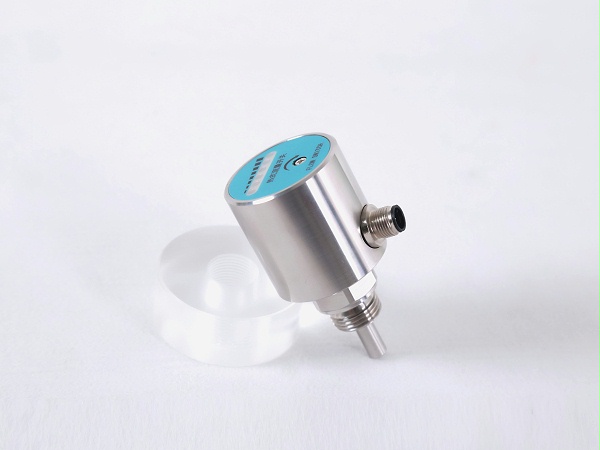

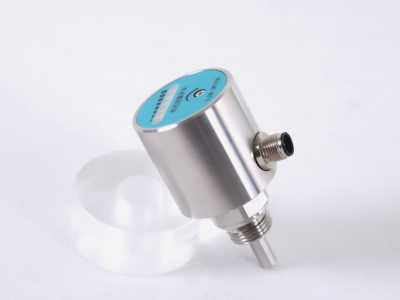

流量开关采用电缆或接插件连接方式。其外型图如图1所示。

结构尺寸图:

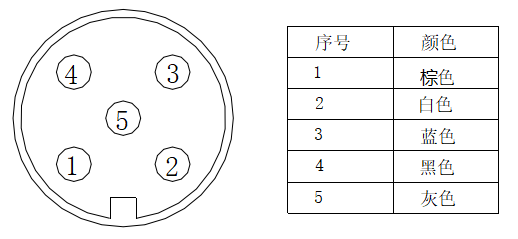

电气定义:M12*1航空插头

表一电气定义

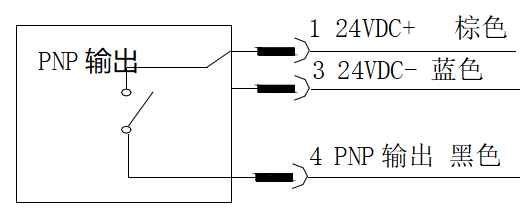

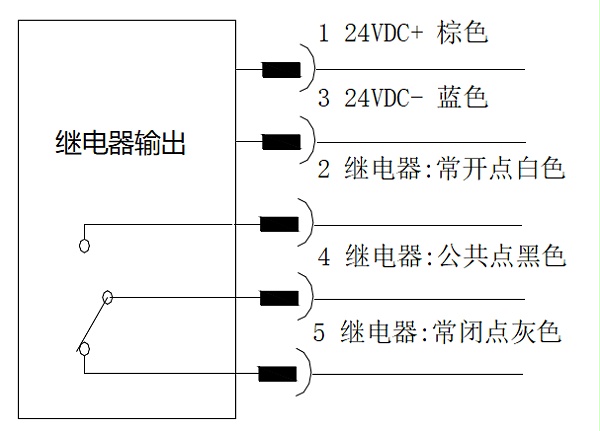

接线图

五、产品安装

1、产品的安装，需要将探头完全侵没在流体中，如果在小管径上安装，注意要采用适当方法避免将探头顶到下方管壁上。

2、当流体不能够完全充满管道时，产品需安装在管道底部（图3）

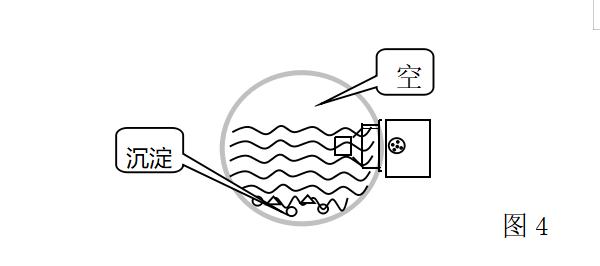

3、如果管道内可能存在沉淀物，请将产品安装在管道侧壁，水平安装（图4），要避开空气和沉淀物

4、在距离弯管或交叉口的直管上安装产品时，直管长度不应小于4倍的管道直径

六、产品调节

    产品安装在管道上后，请按照电气连接接好导线。接通电源，等产品稳定工作2分钟后开始调节。

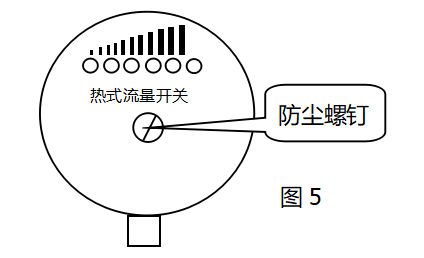

如图5示，旋下产品上面端的防尘螺钉，可看到电位器的调节端，人站在产品出线端，用一字平头螺丝刀，顺时针旋转电位器调节端，指示灯由左至右依次点亮，反之依次熄灭。对于不同的应用，按以下步骤进行调节，如果一次调节效果不理想可重复多次调节。注意当调节设定时，每当流速改变后等流体稳定流动15～ 30秒后，再调节电位器。

●介质流动/降低流速

1、 建立下限流速或低于设定监控流速的标准流速；

2、 调节电位器，使红色LED灯亮；

3、 恢复要控制的流速，使介质以需要监控的流速流动，调节电位器，使黄色指示灯和至少一个绿色指示灯亮。

●介质静止/流动

调节电位器，当管道介质没有流动时，使红色指示灯点亮，当介质有了一定的流速后，黄色和至少一个绿色指示灯亮。

●介质存在/不存在

   调节电位器，当管道没有介质存在时，使红色指示灯亮，当管道中有介质或有了一定的流速后，黄色和至少一个绿色指示灯亮。

七、注意事项

使用前应仔细阅读本说明书，按照产品的电气连接正确接线。

接通电源前，要确认电源电压在产品供电电源范围内，高压可能会损坏产品；

注意安装产品的方向和方法。

八、责任

从发货之日起一年内，本公司对因材料和工艺问题造成的有质量缺陷的产品免费更换或维修；对使用过程中非质量原因造成的产品故障，我公司负责维修，仅收取材料成本费。
