一、产品特点、用途和适用范围

1.1 特点

BTLD 系列电磁流量计，具有以下特点：

1,不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精度测量;

2测量管内无阻流件，压损小，直管段要求低;

3公称通径 DN6-DN2000 覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求;

4转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小;

5转换器采用 16 位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精度高，流量测量范围度可达 1500：1;

6高清晰度背光 LCD 显示，全汉字菜单操作，使用方便，操作简单，易学易懂;具有 RS485 或 RS232 数字通讯信号输出;具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能;采用 SMD 器件和表面安装(SMT)技术，电路可靠性高;可用于相应的防爆场合。

1.2 主要用途

BTLD 系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。广泛应用于石油化工、钢铁冶

金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流

量测量和控制。

1.3 使用环境条件

环境温度： 传感器-25℃～+60℃ 转换器-10℃～+60℃

相对温度： 5%-95%

1.4 工作条件

流体上限温度： 一体型 70℃

分离型： 聚四氟乙烯衬里 150℃氯丁橡胶衬里 80℃聚氨酯橡胶衬里 70℃

流体电导率： ≥5uS/cm

二、工作原理

2.1 数学物理模型

电磁流量计的工作原理基于法拉第电磁感应法律。当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。

当导电流体以平均流速 V(m/s)通过装有一对测量电极的一根内径为 D(m)的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为 B(T)的磁场中，那么在一对电极上就会产生感应电

动势 E(V)，它的方向垂直于磁场和流体的方向。

2.2 转换器电路结构

电磁流量转换器一方面向电磁流量传感器励磁线圈提供稳定的励磁电流,以达到 B 是一个常数,同时把传感器感应的电动势放大转换成标准的电流信号或频率信号,便于流量的显示,控制与调节.

三、产品型式和组成

3.1 产品组成

电磁流量计由电磁流量转换器和电磁流量传感器两大部分组成，分离型还需要一根专用的双层屏蔽的电缆连接转换器和传感器。

3.2 产品型式

BTLD 系列电磁流量计分为一体型和分离型两种结构形式。可用于规定的防爆场所。传感器有 7 种不同材料的电极和 4 种不同材料的衬里可供选用。

四、产品的技术性能指标

4.1 招待标准：JB/T9248-1999

4.2 上限流速：15m/s

4.3 公称通径：DN3、6、10、15、20、25、32、40、50、65、80、100、150、200、250、300、350

400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000

4.4 精度：0.5%、0.2%

4.5 公称压力：4.0MPA(DN10-150)

1.6MPA(DN200-600)

1.0MPA(DN700-1200)

0.6MPA(DN1400-2000)

其它规格和标准可按用户要求.

4.6 材料：

电极形式和材料

电极形式和可分为标准型、刮刀型、可拆卸型、带接地电极。

电极及接地电极材料有含钼不锈钢，哈氏合金 B、哈氏合金 C、钛、钽、铂一依合金、不锈钢涂覆碳化钨 7 种。

法兰材料：碳钢

接地环材料：不锈钢

进门保护环材料：不锈钢、碳钢。

4.7 外壳防护：

IP65：

IP68：仅分离型氯丁橡胶和聚氨酯衬里的传感器，且不包括防爆结构。

4.8 防爆标准：

DN15-DN600 一体型防爆：md II BT4

DN15-DN1600 分离型防爆，传感器和转换器安装在相应的危险区 md II BT4

DN15-DN1600 分离型防爆，传感器安装在相应的危险区，转换器安装在安全区：md II BT4

4.9 连接电缆：分离型电磁流量计，传感器与转换器之间用信号电缆连接，电缆长度应小于100MM，本公司随表免费提供 10M 电缆，不足部分需订货。

4.10 转换器性能：

供电电源：单相交流电 85-265V，45-63H Z ，功率小于 20W;直流供电 11-40VD·C转换器显示与编程操作：4 个薄膜按键可设定选择全部参数，还可利用外接手操器或 PC 机

(RS485、RS232)对转换器设定编程，高清晰度背光 LCD 显示，空管检测，自诊断功能。

5.

数字通讯：RS485、RS232、MODBUS、REMOTE，具有防雷击保护。

输出信号：

电流输出：双向两路，全隔离 0-10mA/4-20 mA;负载电阻：0-10 mA 是 0-1.5K 欧姆，4-20mA 时是0-750 欧姆。

频率输出：正向和反向流量输出，输出频率上限可在 1-5000 H Z 范围内设定。带光电陋离的晶体管集电极双向输出。外接电源不大于 35V，导通时集电极上限电流为 250 mA。

脉冲输出：正向和反向流量输出，输出脉冲上限可达 5000cp/s。脉冲当量为 0.001L-1.0m3 /cP.脉冲宽度自动设置为 20ms 或方波。带光电隔离的晶体管集电极开路输出。外接电源不大于 35V，导通时集电极上限电流为 mA。

流向指示输出：本流量计可测正反方向的流体流动流量。并可以判断出流体流动的方向。规定显示正向流量时输出+10V 高电平，反向流体流动输出 0V 的低电平。

报警输出：两路带光电隔离的晶体管集电极开路报警输出。外接电源不大于 35V，导通时集电极上限电流为 250mA。报警状态：流体空管、励磁断线、流量超限。

阻尼时间：在 0-100S 间分档可选。

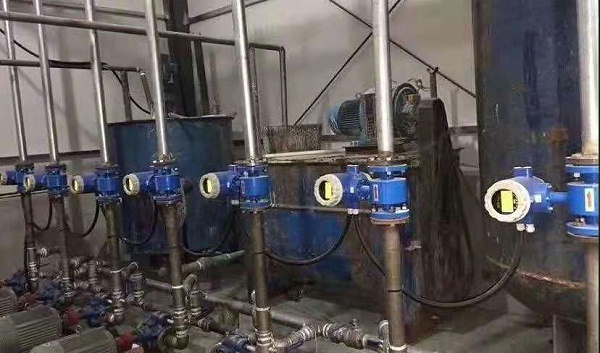

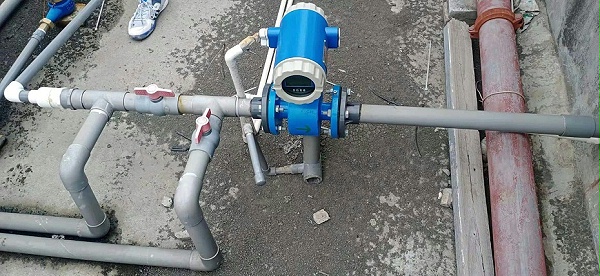

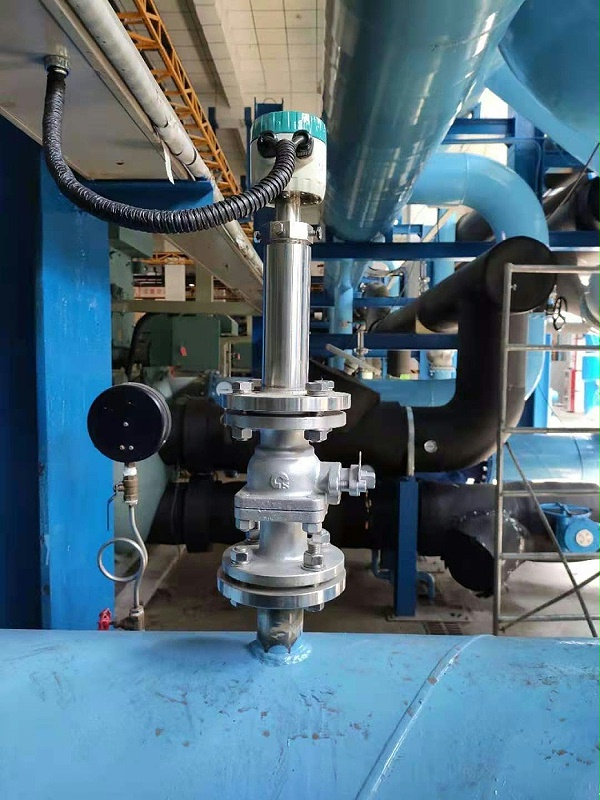

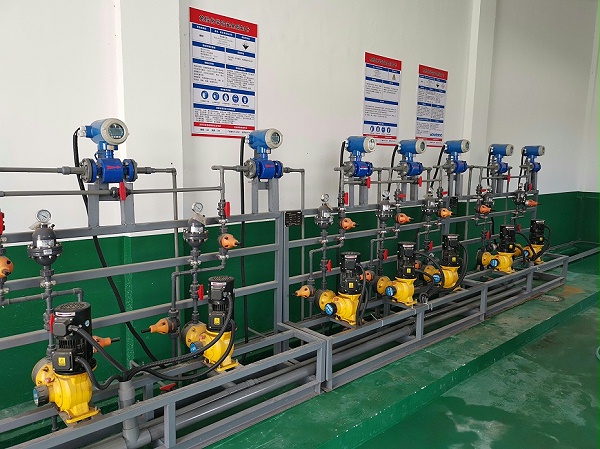

四、场景应用
