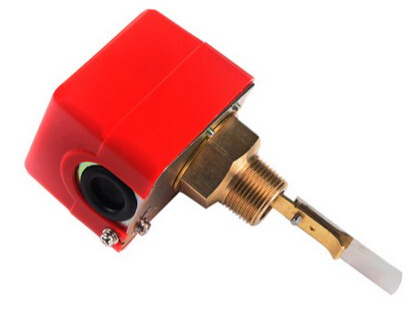

挡板式流量开关

FSD-挡板式流量开关使用说明详细介绍:一、概述挡板式流量开关,采用全不锈钢材质,其性能优于普通的流量开关。流量可以提供插入式、管道式结构,插入式连接采用螺纹为G1"。管段式采用法兰式连接,特殊结构可根据客户要求定制。二、主要技术指标◆环境温度:-40-90℃◆安装位置:外壳上箭头与流动方向一致◆介质温度......

产品简介 / Introduction

1、产品特点:

一、 概述挡板式流量开关,采用全不锈钢材质,其性能优于普通的流量开关。流量可以提供插入式、管道式结构,插入式连接采用螺纹为G1"管段式采用法兰式连接,特殊结构可根据客户要求定制。
二、主要技术指标
环境温度: -40-90℃
安装位置: 外壳上箭头与流动方向一致
介质温度: -40-150℃
安装管道:DN15~DN150
触点容量: AC250V 1A(阻性)一对常开常闭触点 。
耐压: 4.0Mpa
连接螺纹: G1"管螺纹或其它尺寸

连接法兰 HGANSIJIS/DIN可选
防护标准: IP65
、安装
1.连接 螺纹为1”锥形管螺纹。注意安装时在锥形螺纹上绕聚四氟乙烯生料带

2.法兰连接,配套反法兰规格流量开关一致, 选择合适的密封垫片,安装螺栓均匀受力。保证密封不泄漏。
3.挡片 和介质流动方向一致。
4.流量开关 前后应有较长的直管段,大于5倍管径。

四、开关点的设定
如果用户需要准确设定开关点,请在购买时向厂方提出,由工厂标定。当干簧管开关(黑色塑料部分)逆水流方向移动时,动作值提高(即需要更大的流量打开开关),反之,动作值减小。调整完后将螺丝锁死。用户取得流量开关后,可以先熟悉一下开关的动作过程,然后再设定。当开关还没有安装在现场时,用手移动挡板,调整好后再重复一次以验证开关点设定是否准确。为了监示开关是否动作,可以用万用表接在开关电路中来判断动作是否发生。

五:流量表

管道尺寸

接通(m/

切断(m/

备注

DN15-200

0.5

0.6

挡片入水长度为管径的三分之二
