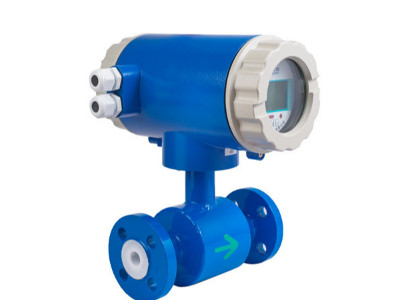

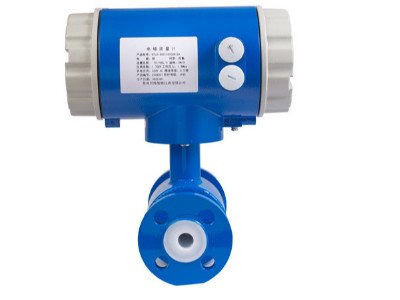

一体式电磁流量计

智能型电磁流量计既有矩形波磁场的优点，又克服了正弦波磁场的缺点；还可以减少电源电压波动、电源频率变化及励磁线圈阻抗变化所造成的误差；并有较好的零点稳定性和不受流体噪声干扰影响。

在线咨询

全国热线

400-839-1983

原理结构

贝特-智能仪表直供厂家

智能型电磁流量计测量原理是基于法拉第电磁感应定律，智能型电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器可以与传感器组合连接在一起称为一体型电磁流量计，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接称为分离型电磁流量计。智能型防腐电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管。被测介质流过管道就切割磁力线，产生感应电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速v的乘积。电动势E（流量信号）由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。

principle

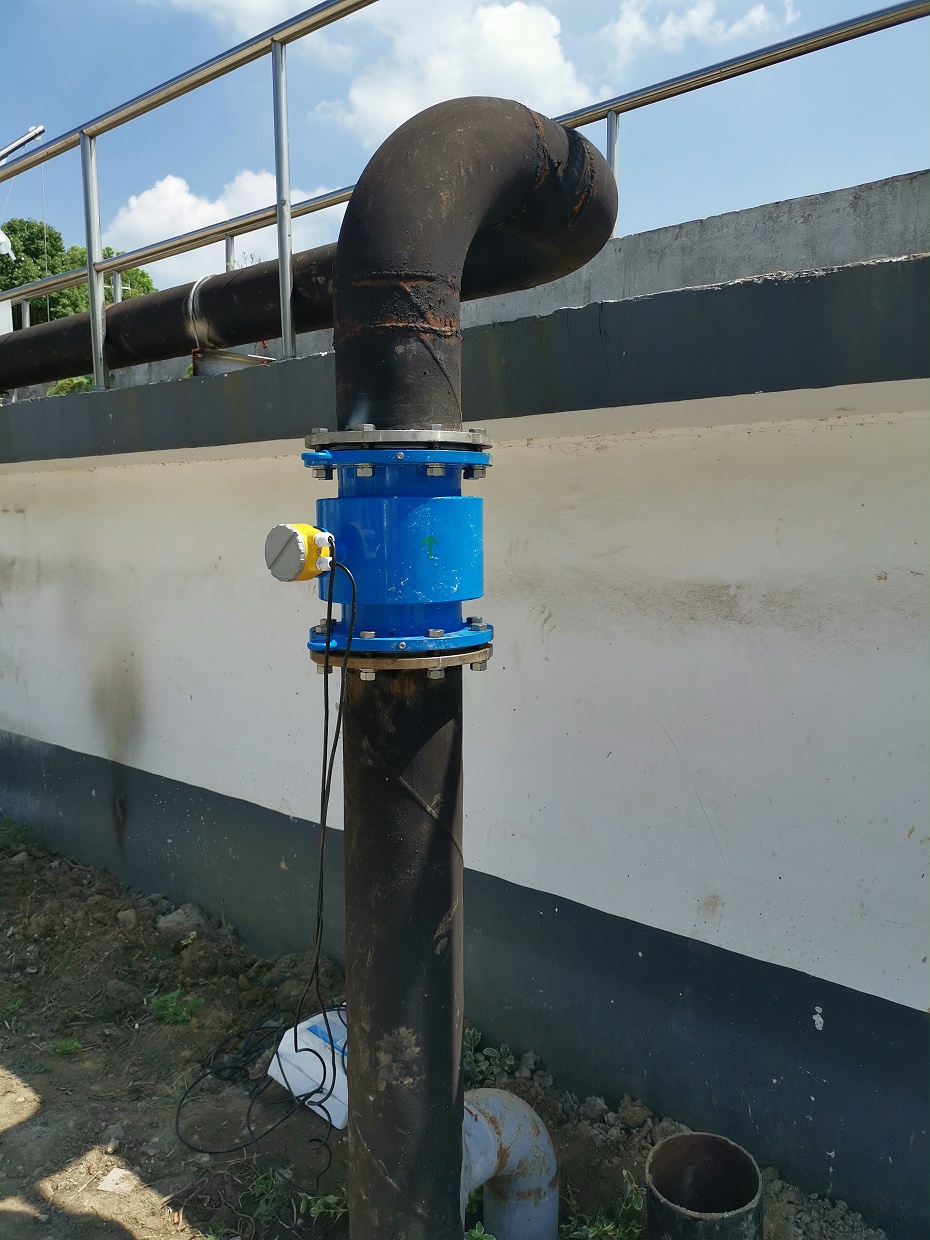

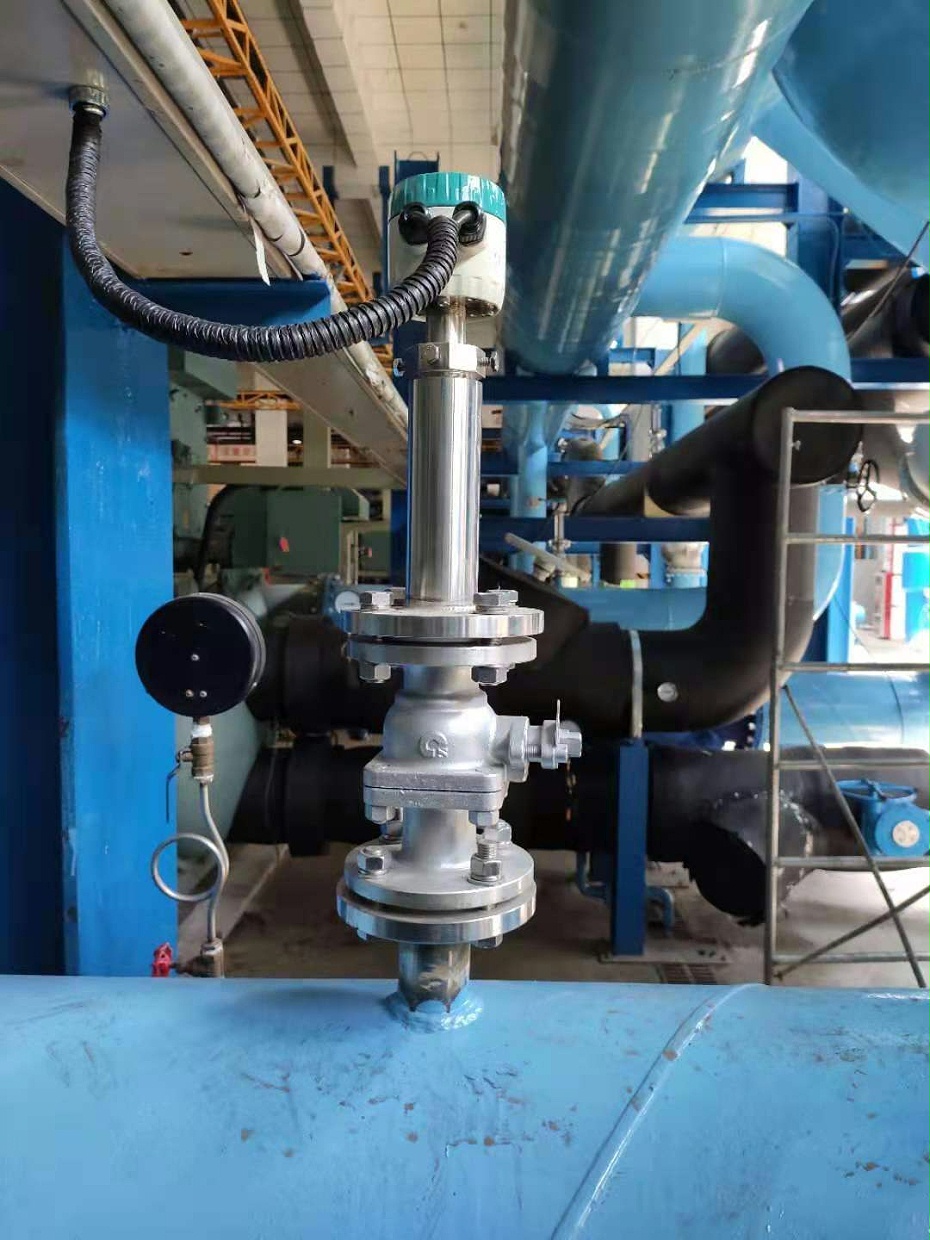

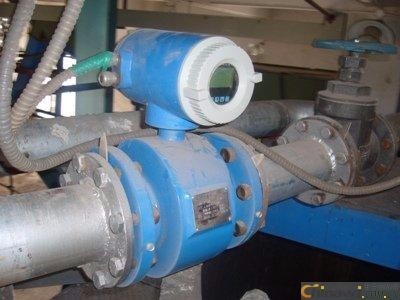

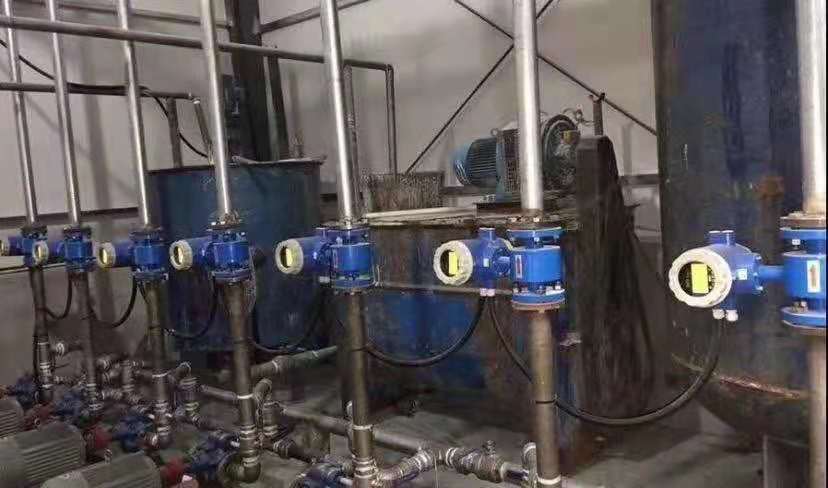

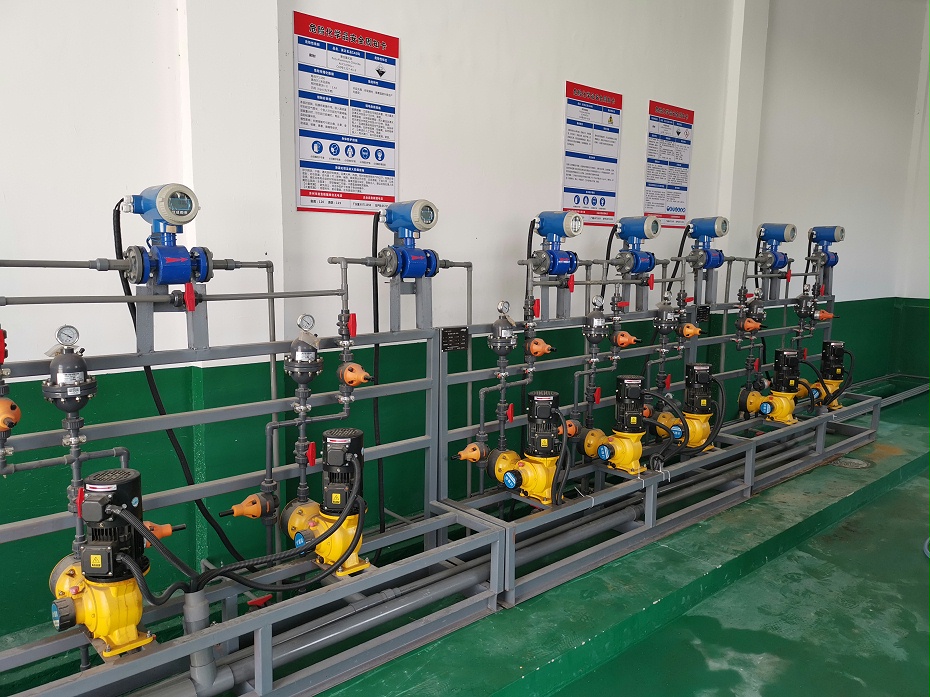

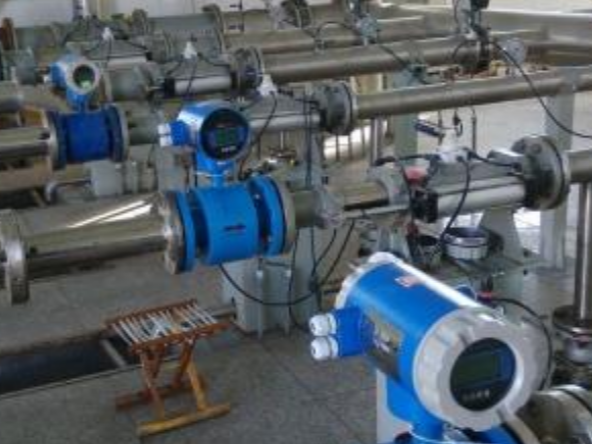

场景应用

4f0eb97fbf3b6b2fd50be35206e518e

5e09164b2676488142d97edb2182a26

28bc52f9afe009d533b3a122f8606e6

a871bc240c19bbf166ac00fd8c516e4

bbc378006329f91d2014866b0be6d99

产品特点

贝特-智能仪表直供厂家

测量不受影响 / Measurement 测量不受流体密度、粘度、温度、压力和电导率变化的影响。
一
无阻碍流动部件 / flow component 测量管内无阻碍流动部件，无压损，直管段要求较低。
二
系列公称通径 / nominal diameter 系列公称通径DN15～DN3000，传感器衬里和电极材料有多种选择。
三
新颖励磁方式 / excitation method 转换器采用新颖励磁方式，功耗低、零点稳定、准确度高。流量范围度可达1500：1。
四

转换器 / Automatic alarm 转换器可与传感器组成一体型或分离型。
五
编程可靠 / programming 转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠。
六
双向测量系统 / measurement 流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示反流量，并具有多种输出：电流、脉冲、数字通讯、HART。
七
表面安装技术 / Surface mounting 转换器采用表面安装技术，具有自检和自诊断功能。
八

技术参数

贝特-智能仪表直供厂家

执行标准

执行标准	JB／T 9248~1999
公称通径	10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
上限流速	15m／s
准确度	DNl5～DN600	示值的：±0.3％流速≥1m／s；±3mm／s流速<1m／s
	DN700~DN3000	示值的±0.5％流速≥0.8m／S；±4mm／s流速<0.8m／S
流体电导率	≥5uS／cm（低电导率型可定制）
公称压力	4.0MPa	1.6MPa	1.0MPa	0.6MPa	6.3、10MPa
	DNl5～DN150	DNl5～DN600	DN200～DN1000	DN700～DN3000	特殊订货
环境温度	传感器	-25℃- +60℃
	转换器及一体型	-10℃- +60℃
衬里材料	聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯F46、加网PFA
上限流体温度	一体型	70℃
	分离型	聚氯丁橡胶衬里	80℃；120℃订货时注明
		聚氨酯衬里	80℃
		聚四氟乙烯衬里	100℃；150℃订货时注明
		聚全氟乙丙烯F46
		加网PFA

结构材料：内衬材料

衬里材料	主要性能	上限介质温度		适用范围
		—体型	分离型
聚四氟乙烯（F4）	是化学性能稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐高流速液氟、液氧、自氧的腐蚀。	70℃	100℃ 150℃ 需特殊订货	1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
聚全氟乙丙烯（F46）	同F4，耐磨性、抗负压能力高于F4。		同上
聚氟合乙烯（Fs）	适用温度上限较聚四氟乙烯低，但成本也较低。		80℃
聚氯丁橡胶	1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。		80℃ 120℃ 需特殊订货	水、污水、弱磨损性的泥浆矿浆。
聚氨酯橡胶	1、耐磨性能强。		80℃	中性强磨损的矿浆、煤浆、泥浆
聚氨酯橡胶	2、耐腐蚀性能较差。		80℃	中性强磨损的矿浆、煤浆、泥浆

电极材料

电极材料	耐蚀及耐磨性能
不锈钢0Crl8Nil2M02Ti	用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。
哈氏合金B	对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。
哈氏合金C	能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，"、、Cu"下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀
钛	能耐海水、各种氯化物和次氯酸盐、氧化性酸包括发烟硫酸、有机酸、碱的腐蚀。不耐较纯的还原性酸如硫酸、盐酸的腐蚀，但如酸中含有氧化剂如硝酸、Fc＋＋、Cu＋＋时，则腐蚀大为降低。
钽	具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一切化学介质包括沸点的盐酸、硝酸和l 50℃以下的硫酸的腐蚀。在碱中刁；耐蚀。
铂／钛合金	几乎能耐一切化学介质，但不适用于王水和铵盐。
不锈钢涂覆碳化钨	用于无腐蚀性，强磨损性的介质。
注：由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

参考流量范围

口径mm	流量范围m3/h	口径mm	流量范围m3/h
φ10	0.16~2.5	φ400	250～4000
φ15	0.4~6	φ500	400～6000
φ20	0.6～12	φ600	600～10000
φ25	1.0～16	φ700	800～12000
φ32	1.6~25	φ800	1000～16000
φ40	2.5～40	φ900	1200～20000
φ50	4.0～60	φ1000	1600～25000
φ65	6.0～120	φ1200	2500～30000
φ80	10～160	φ1400	3000～50000
φ100	16～250	φ1600	3000～60000
φ125	25~400	φ1800	5000～60000
φ150	40～600	φ2000	6000～100000
φ200	60～1000	φ2200	1367.78～136778.4
φ250	100～1600	φ2400	1627.78～162777.6
φ300	160～2500	φ2600	1910.38～191037.6
φ350	200～3000
