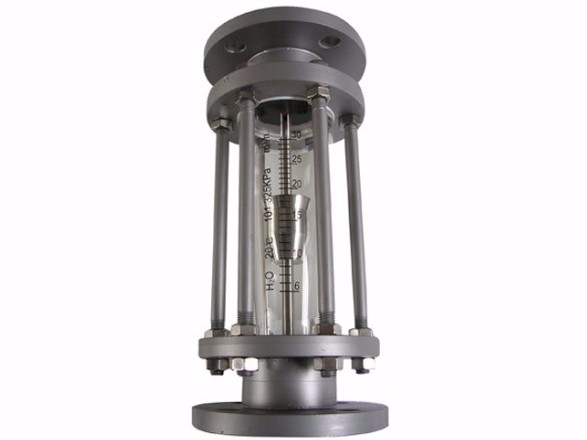

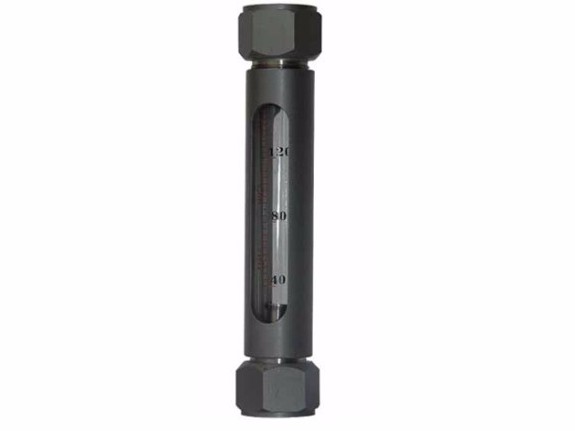

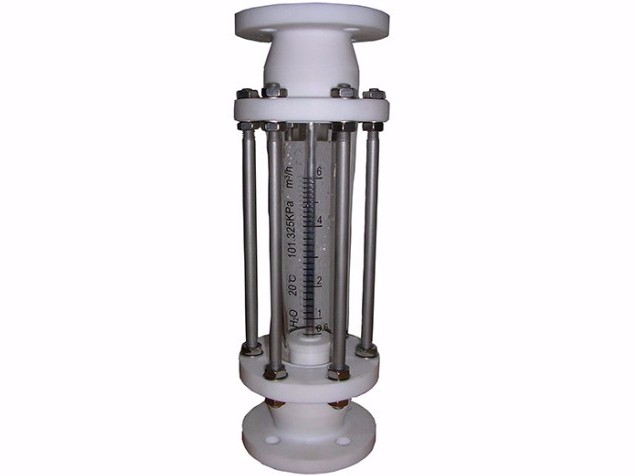

气体转子流量计

JJG257-1994《转子流量计检定规程》上用钟罩式或皂膜式气体流量标准装置对流量计刻度,标准刻度状态下的标况流量。

是对试验时流量计前状态到刻度状态的修正,这时刻度状态等于标准状态,试验气体和刻度气体相同。若不是这种情况,就需要区分刻度状态和标准状态,增加部分参数,符号重新定义如表1所示。

3　刻度qN和qCN

3.1　标准状态刻度

气体转子流量计的刻度与换算

使用钟罩或皂膜等气体流量标准装置测量流量计前实际流量时,由下式求得:

使用标准转子流量计测量流量计前实际流量时,由下式求得:

#FormatImgID_4#

使用钟罩或皂膜等气体流量标准装置测量流量计前实际流量时,由下式求得:

#FormatImgID_5#

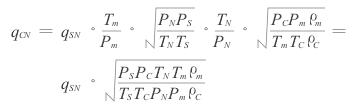

使用标准转子流量计测量流量计前实际流量时,由下式求得:

#FormatImgID_0#

通过非标准状态刻度后,由于使用状态与刻度状态一致,直接读出的刻度流量显示值就是用户需要的流量值,不需要进行任何换算,提高了测量效率。

4　从qN换算到qmN和qm0

有些经过标准刻度的流量计实际使用状态与刻度状态不同,使用时需要换算,实际使用时测量流量计前压力和温度,流量计前实际流量用qm表示,公式如下:

#FormatImgID_1#

5　流量计前状态的估计

流量计在系统中的正确安装是上游安装一个全开截止阀,下游安装流量调节阀,在使用时,应缓慢地开启上游的截止阀,然后用下游的流量调节阀调节流量,当流量计停止计量时应缓慢地关闭截止阀,然后再关闭流量调节阀。

但是现在许多厂家的流量计在上游基座上安装针型流量调节阀用于减压限流,确保转子流量计的,下游无任何节流件,这时测量的流量计入口上游5倍公称直径范围内的压力其实是阀前压,要确保压力测量准确,拆卸基座,直接将气源与玻璃锥管相连接来进行检定,检定后的复原经常不能保证密封质量,并且经常损坏玻璃锥管。

因为流量计下游无任何节流件,这种情况下测量流量计后压是比较方便的,流量计后压加上一个压差估计值就近似的获得流量计前压。浮子上下游的压力差等于重力减去动压力与浮力之和,公式如下:

#FormatImgID_2#

这个压力差相对于重力是非常小的(估计约为10%),那么公式简化为：

#FormatImgID_3#

φ3mm球形钢浮子的压力差估计值约为15Pa。

这时流量计后压比阀前压更接近流量计前压,采用这种方法估计工作状态压力就不需要拆卸基座,检定过程要简便一些。
