孔板流量计

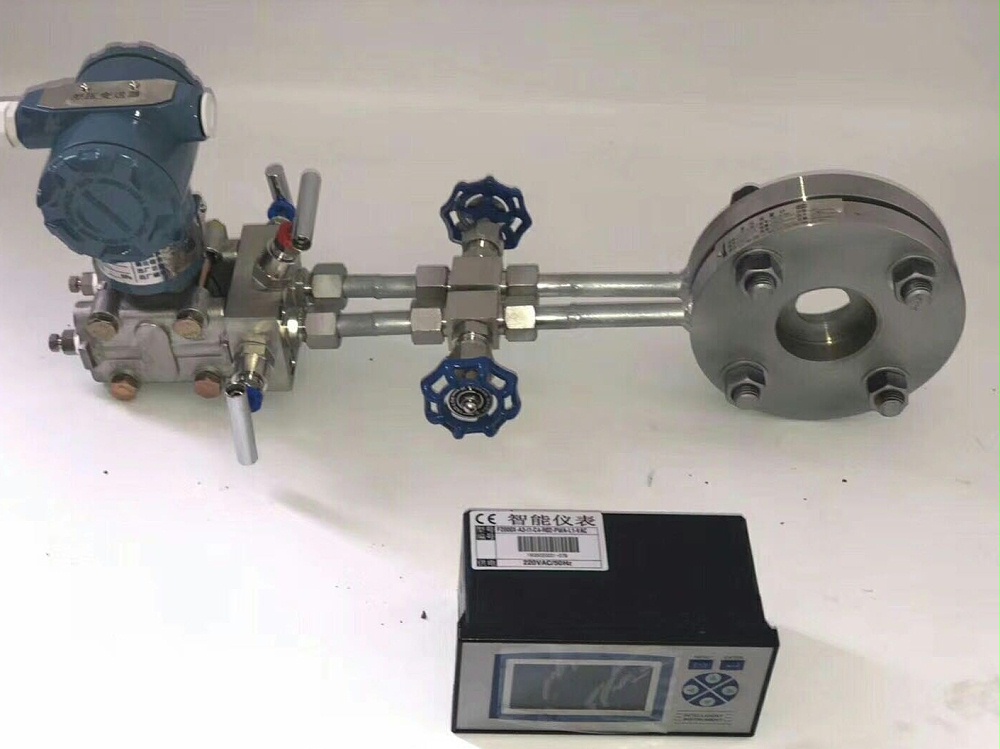

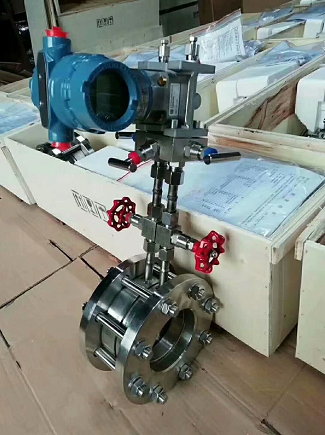

BTLGY系列一体化孔板流量计由标准孔板与多参数变送器组成。在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽的流量，变送器可以直接显示当前瞬时流量计、累积量、温度、压力等参数。变送器可以将瞬时流量信号转换成比例的 4-20mA 模拟信号输出。

在线咨询

全国热线

400-839-1983

产品介绍

贝特-智能仪表直供厂家

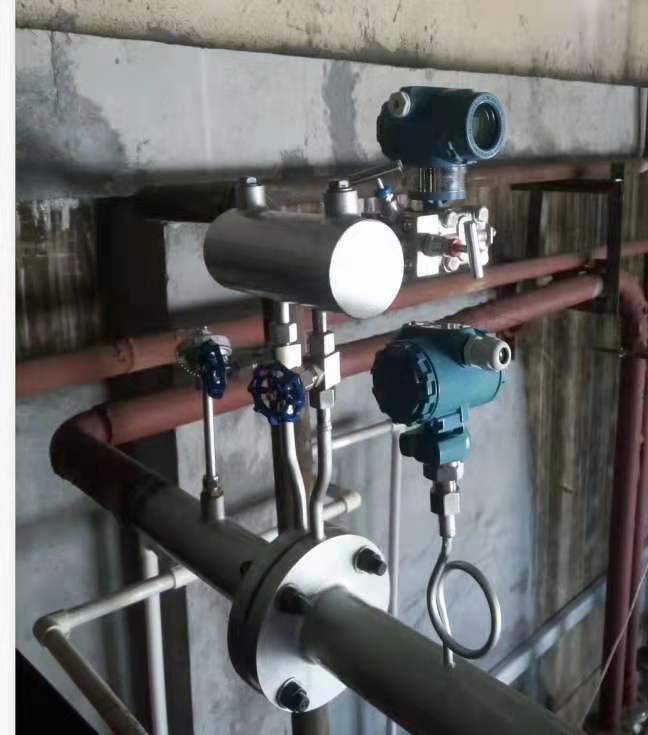

充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以可以通过测量压差来衡量流体流量的大小。这种测量方法以守衡定律和流动连续性定律为基准的。

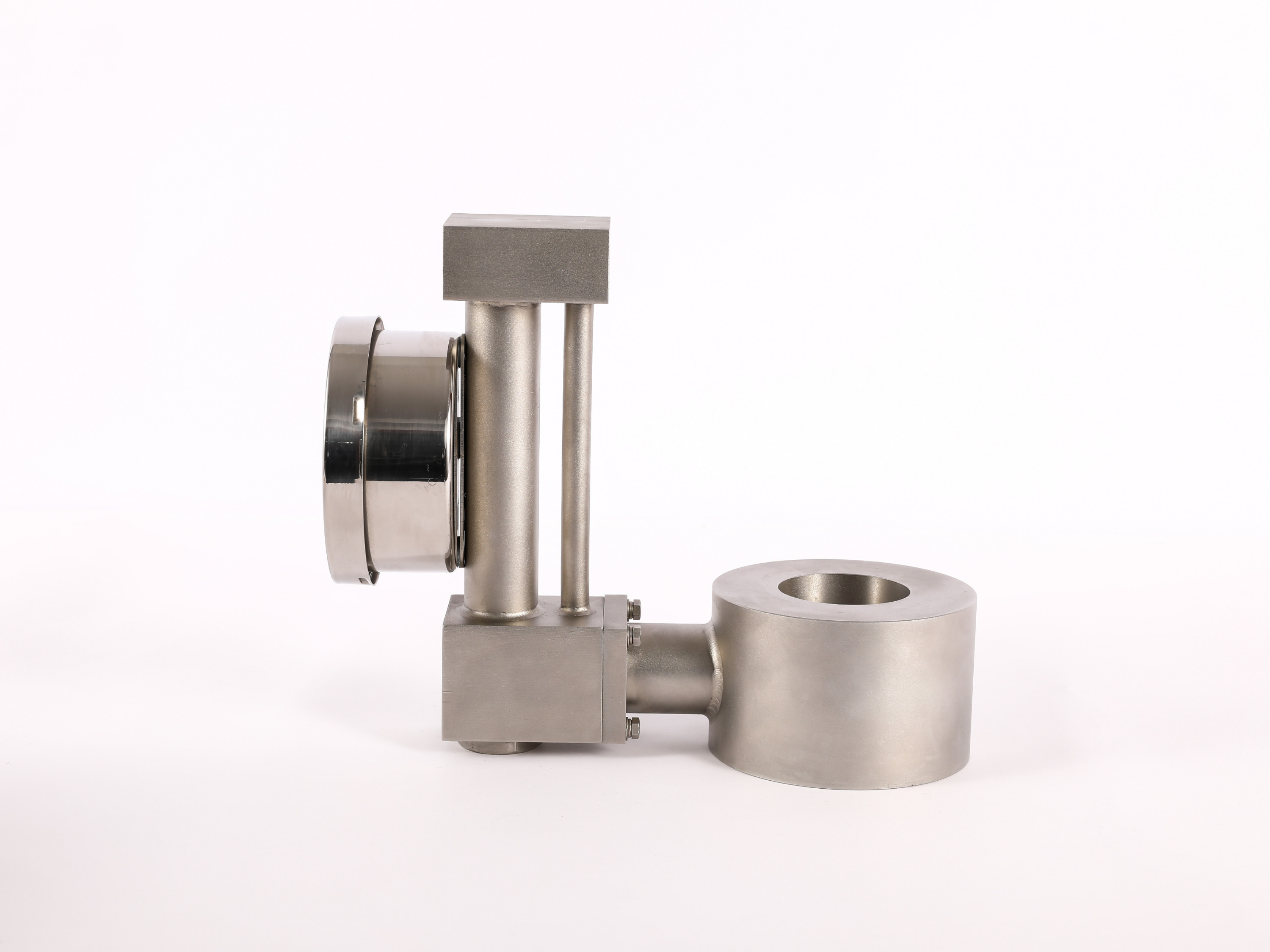

智能节流装置（孔板流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该采用的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。

introduction

产品特点

贝特-智能仪表直供厂家

全金属结构设计 / metal structure design 坚固的全金属结构设计，适合各行业气体、液体、蒸汽的测量。
一
表壳结构设计 / Case structure design 全新的表壳结构设计，无需增加部件即可应用于高温环境。
二
测量 / Conical measuring tube 特殊设计的节流装置结构，测量范围更广，测量线性更好。
三

连接方式多样 / connection methods 可提供法兰、卡箍、螺纹等多种过程连接方式，适合大部分工厂应用需求。
四
测量部分材料可选 / Material optional 不锈钢、钛、哈氏合金等材料。
五
简易安装 / Magnetic coupling system 安装更简单，可直接接差压变送器和压力变送器。

六

技术参数

一、用途

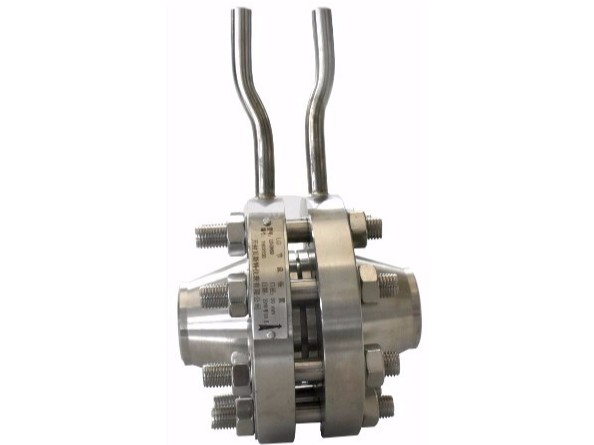

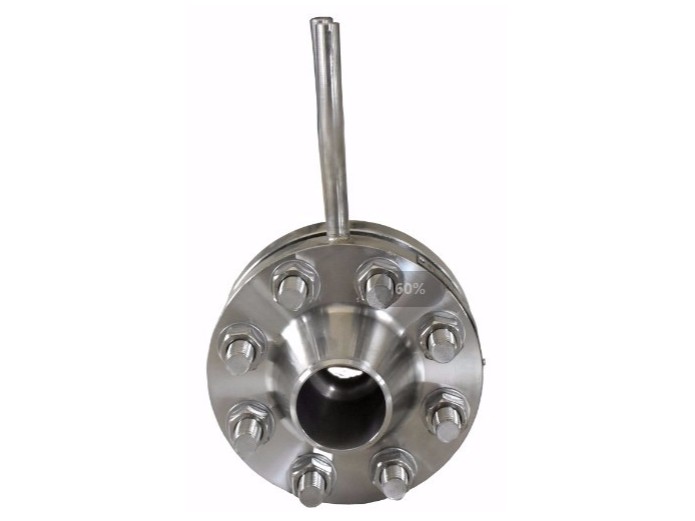

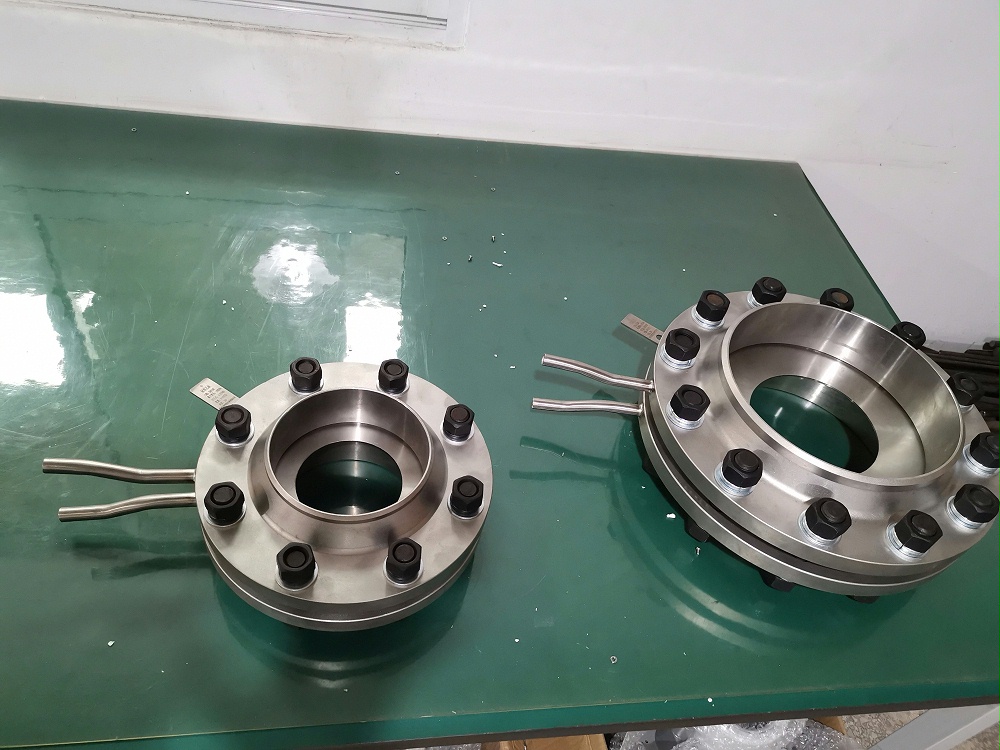

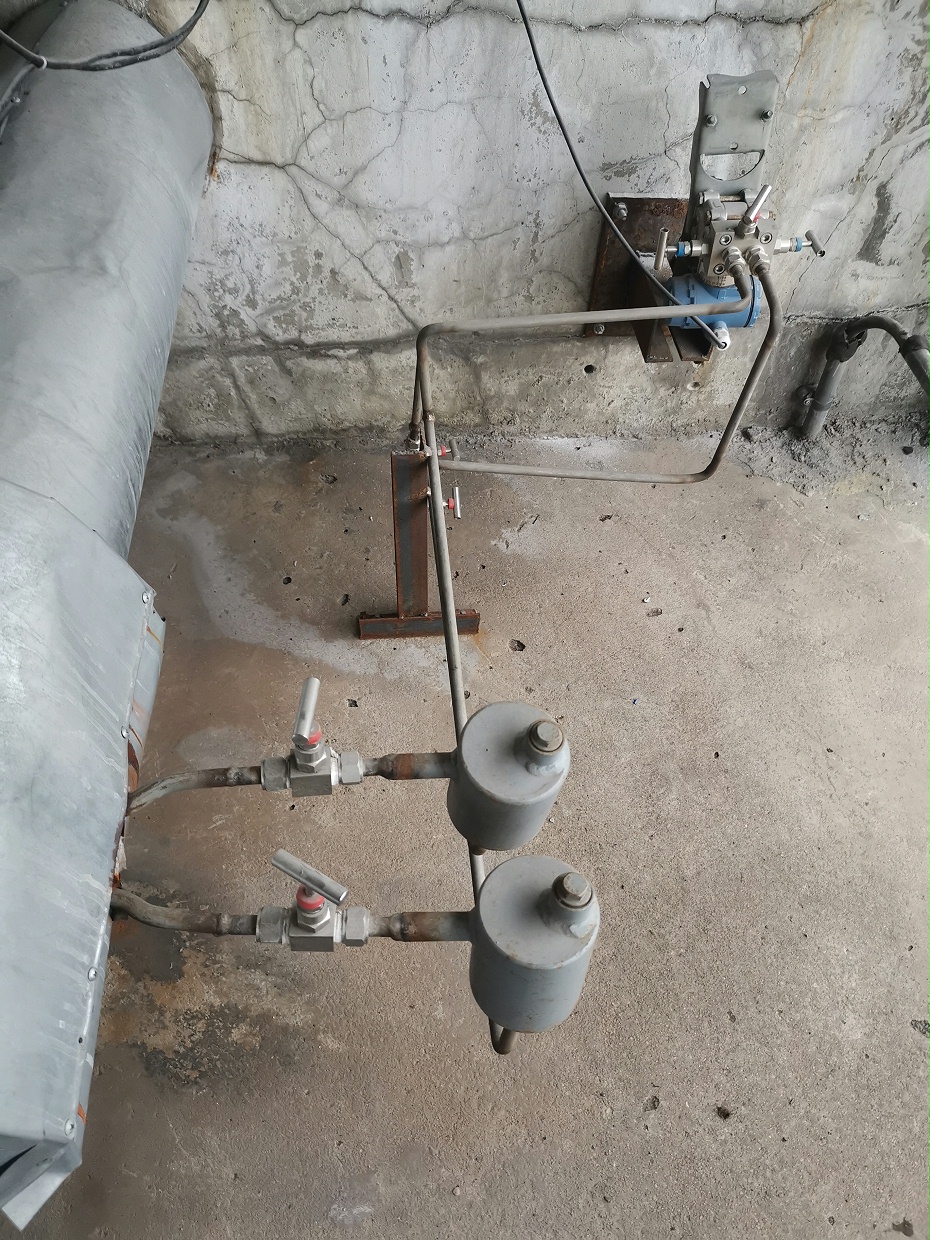

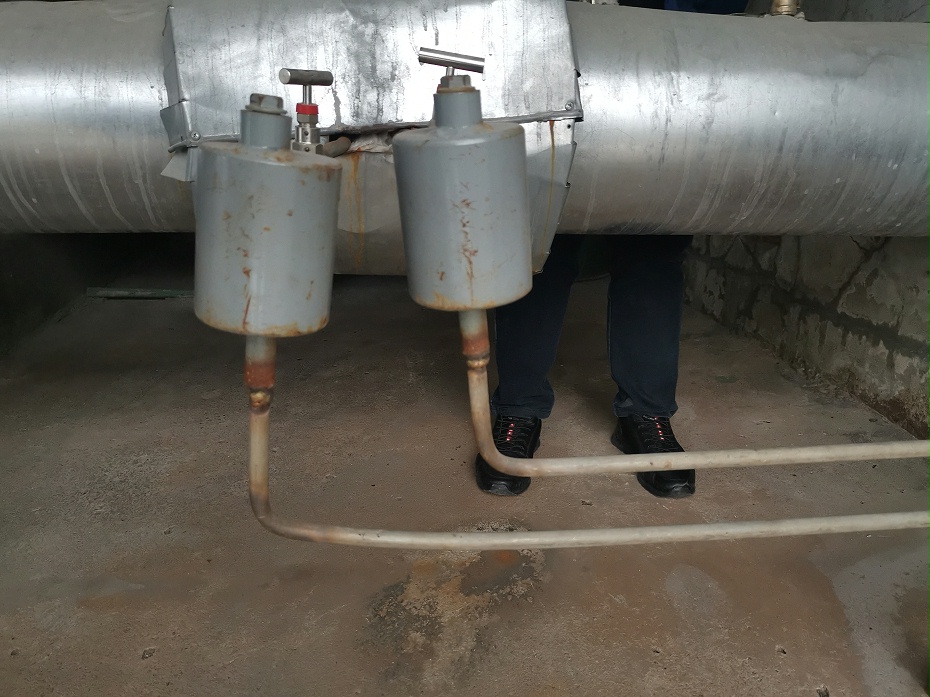

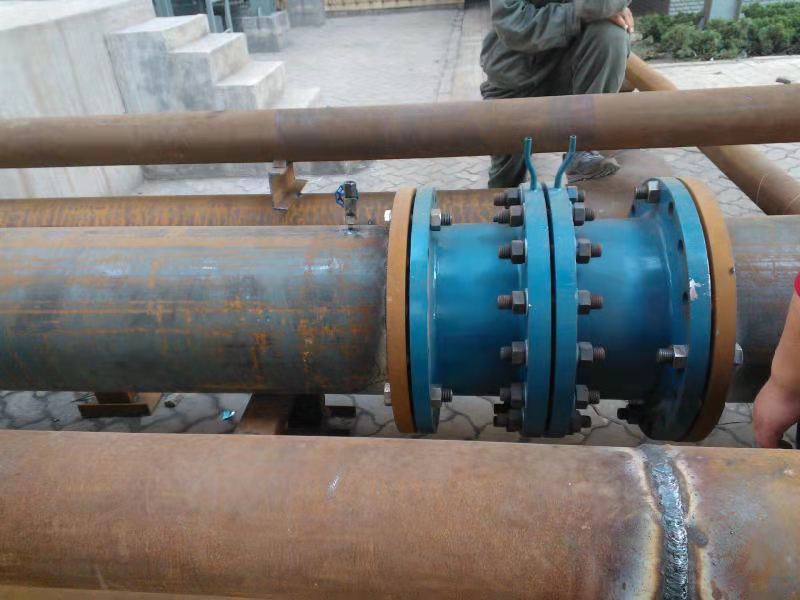

LG/FB型标准环室孔板、法兰孔板节流装置是无刻度的流量测量装置，它与气动、电动差压变送器或双波纹管差压变送器配套使用。在冶金、化工、石油、电力工业系统连续测量介质温度 ≤ 400 ℃的液体、气体、蒸汽流经孔板所产生的压差，由变送器将该压差讯号转换成比例的输出信号，再有二次仪表或调节器，对被测量流量进行记录，指示或调节。

二、基本原理

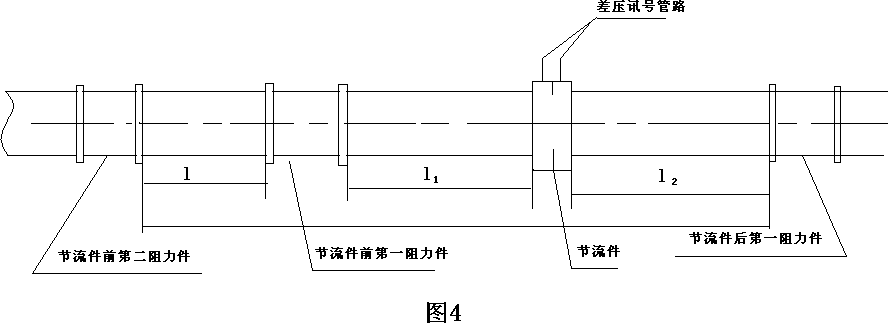

在管道内部装上孔板或喷咀等节流件，由于节流件的孔径小于管道内径，当流体流经节流件时，流束截面突然收缩，流速加快。节流件后端流体的静压力降低，于是在节流件前后产生产生静压力差（见图1），该静压力差与流体过的流体流量之间有确定的数值关系、符合 Q=K 。根号 △ P 。用差压变送器（或差压计）测量节流件前后的差压，实现对流量的测量。
