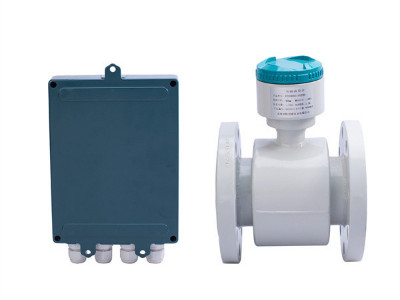

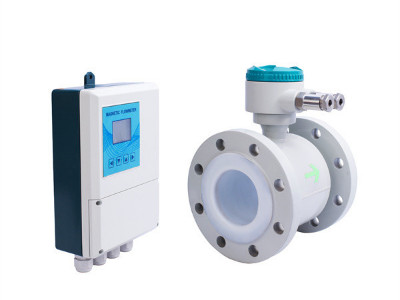

分体式电磁流量计

智能型电磁流量计既有矩形波磁场的优点，又克服了正弦波磁场的缺点；还可以减少电源电压波动、电源频率变化及励磁线圈阻抗变化所造成的误差；并有较好的零点稳定性和不受流体噪声干扰影响。

智能型电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，智能型防腐电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

在线咨询

全国热线

400-839-1983

原理结构

贝特-智能仪表直供厂家

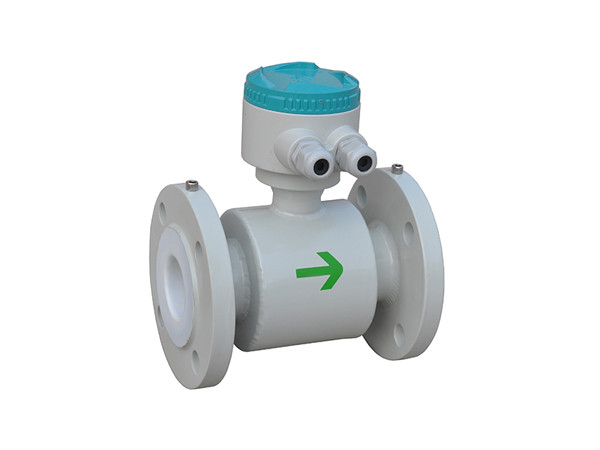

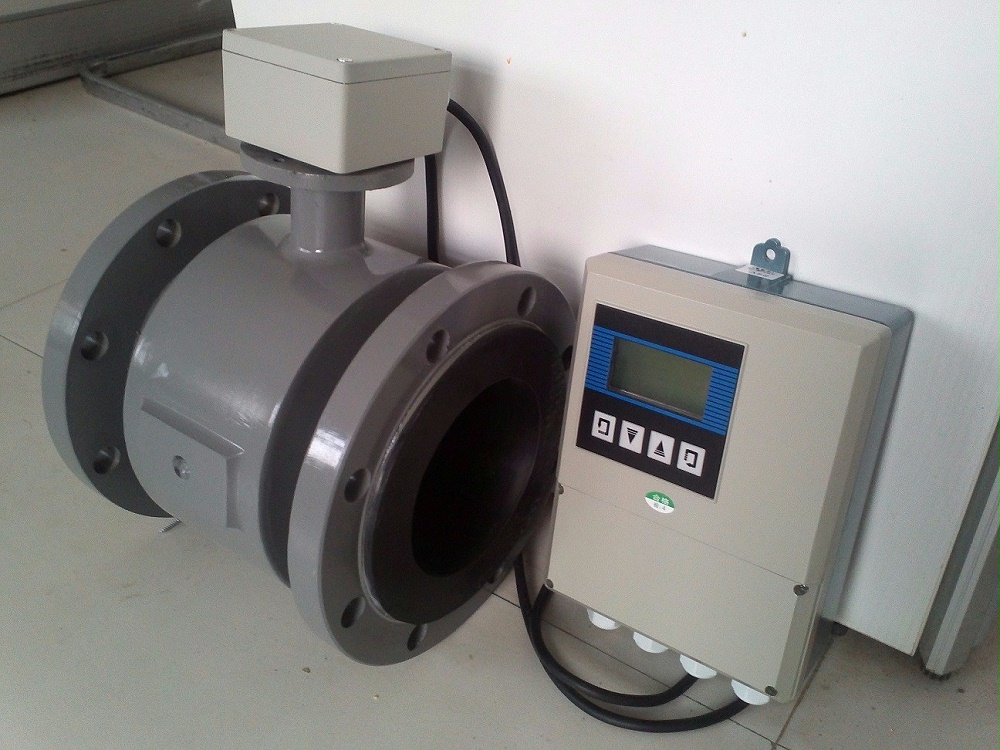

智能型电磁流量计测量原理是基于法拉第电磁感应定律，智能型电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器可以与传感器组合连接在一起称为一体型电磁流量计，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接称为分离型电磁流量计。智能型防腐电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管。被测介质流过管道就切割磁力线，产生感应电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速v的乘积。电动势E（流量信号）由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。

principle

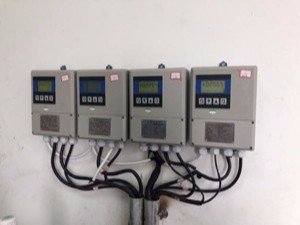

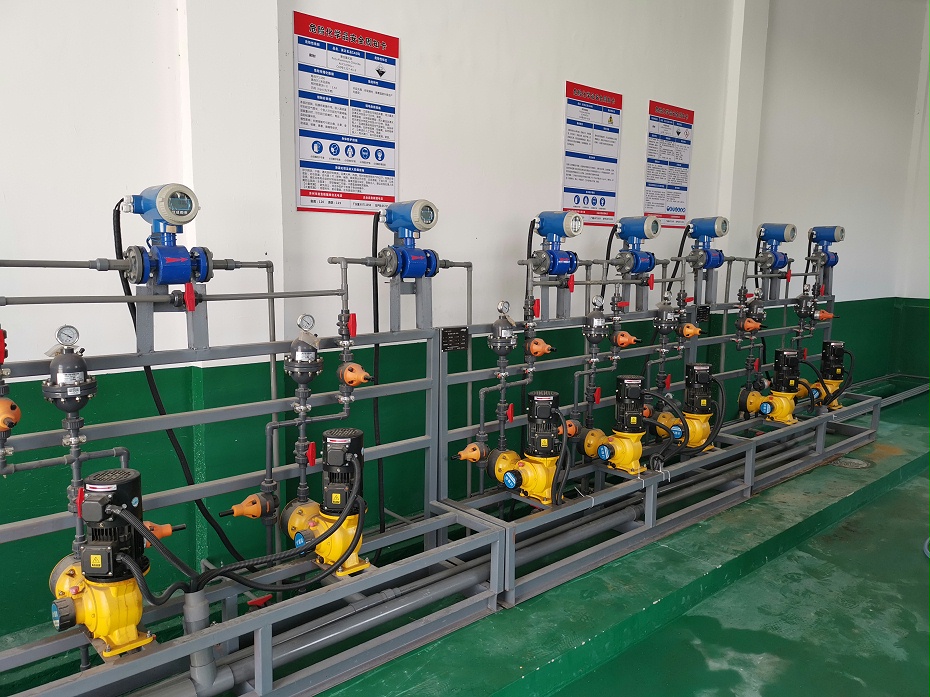

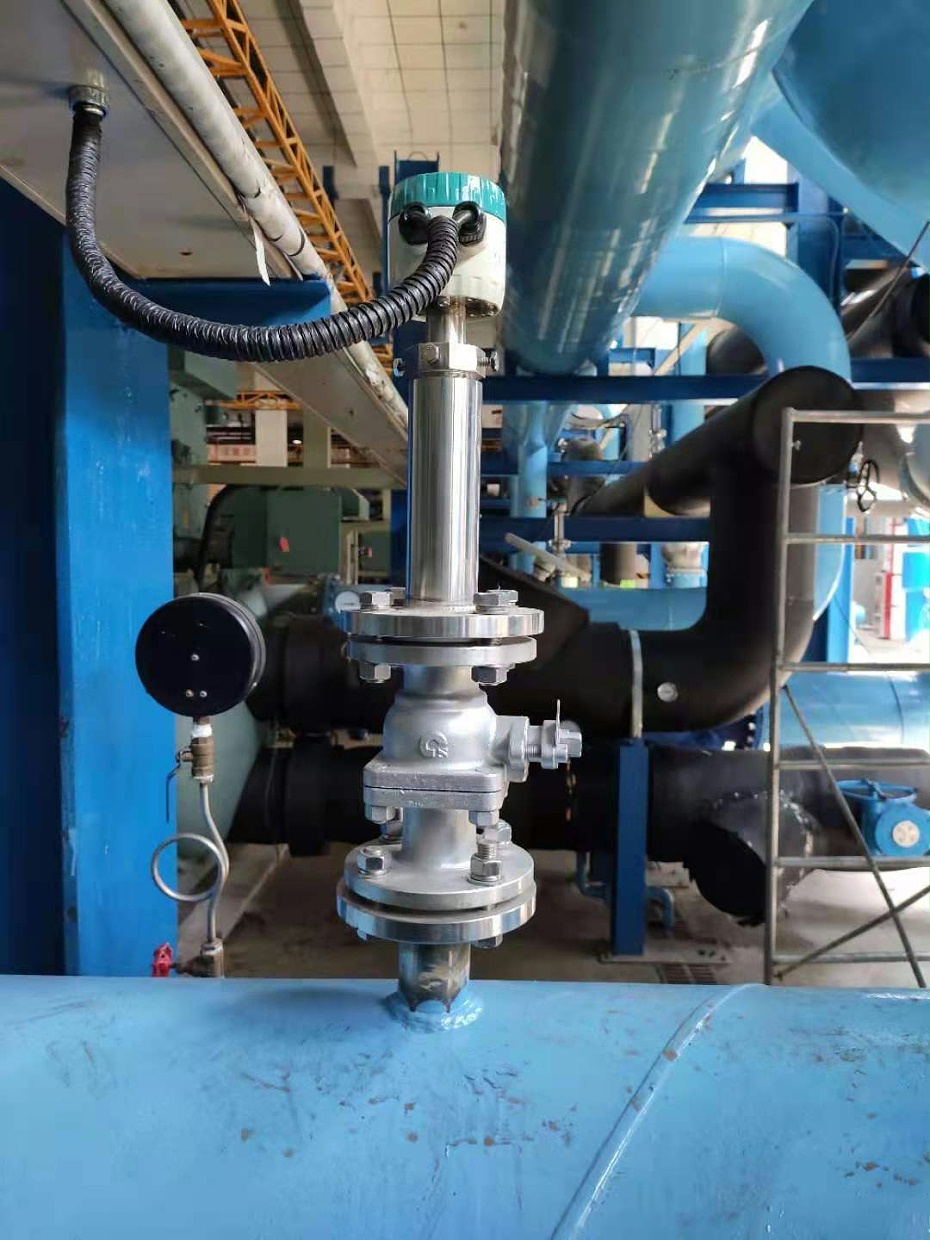

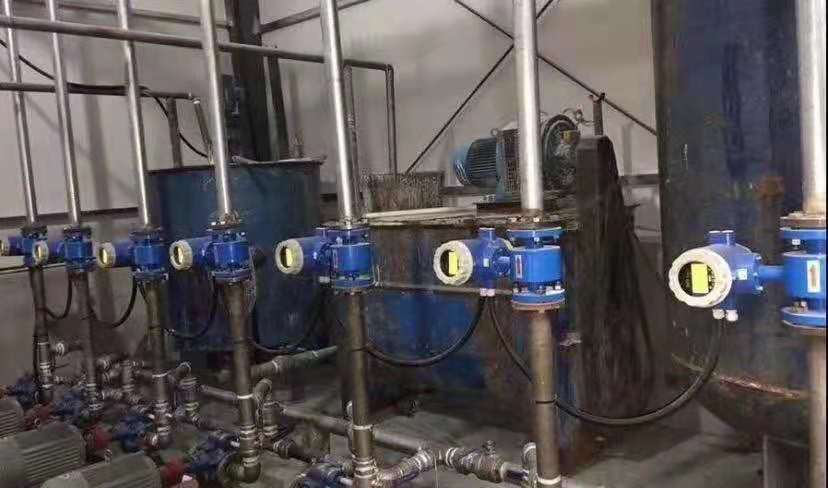

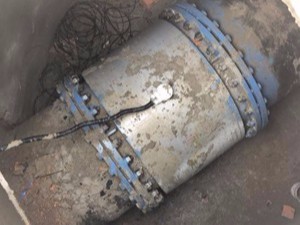

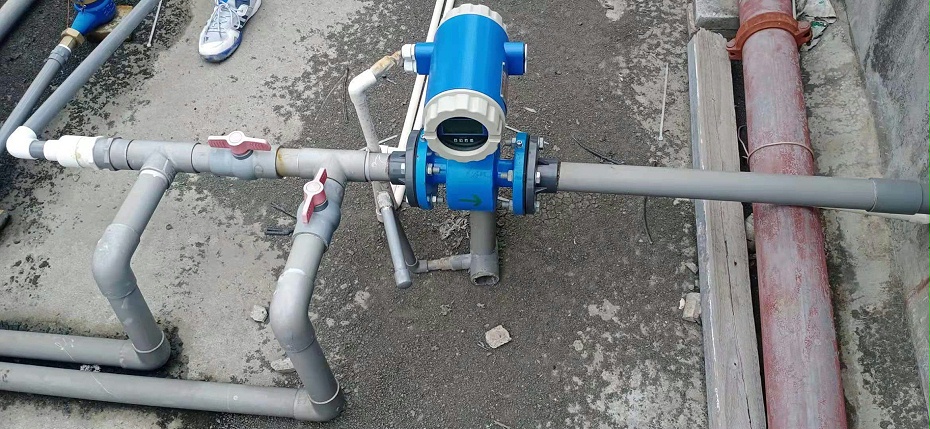

场景应用

4f0eb97fbf3b6b2fd50be35206e518e

5e09164b2676488142d97edb2182a26

28bc52f9afe009d533b3a122f8606e6

a871bc240c19bbf166ac00fd8c516e4

bbc378006329f91d2014866b0be6d99

产品特点

贝特-智能仪表直供厂家

测量不受影响 / Measurement 测量不受流体密度、粘度、温度、压力和电导率变化的影响。
一
无阻碍流动部件 / flow component 测量管内无阻碍流动部件，无压损，直管段要求较低。
二
系列公称通径 / nominal diameter 系列公称通径DN15～DN3000，传感器衬里和电极材料有多种选择。
三
新颖励磁方式 / excitation method 转换器采用新颖励磁方式，功耗低、零点稳定、准确度高。流量范围度可达1500：1。
四

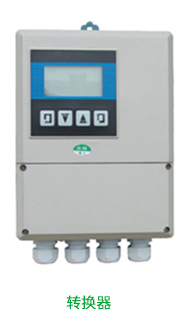

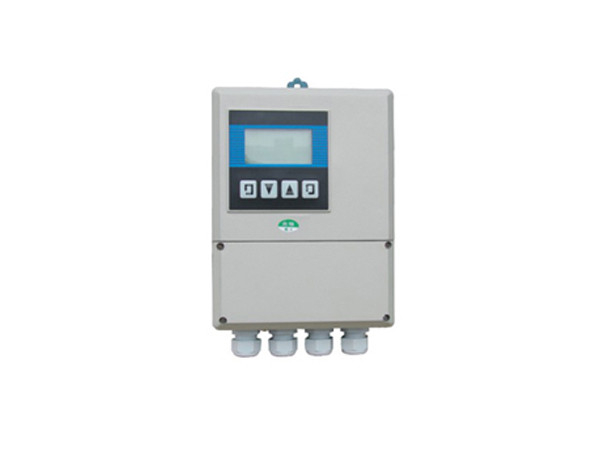

转换器 / Automatic alarm 转换器可与传感器组成一体型或分离型。
五
编程可靠 / programming 转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠。
六
双向测量系统 / measurement 流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示反流量，并具有多种输出：电流、脉冲、数字通讯、HART。
七
表面安装技术 / Surface mounting 转换器采用表面安装技术，具有自检和自诊断功能。
八

技术参数

贝特-智能仪表直供厂家

执行标准

执行标准	JB／T 9248~1999
公称通径	10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
上限流速	15m／s
精度	DNl5～DN600	示值的：±0.3％流速≥1m／s；±3mm／s流速<1m／s
	DN700~DN3000	示值的±0.5％流速≥0.8m／S；±4mm／s流速<0.8m／S
流体电导率	≥5uS／cm
公称压力	4.0MPa	1.6MPa	1.0MPa	0.6MPa	6.3、10MPa
	DNl5～DN150	DNl5～DN600	DN200～DN1000	DN700～DN3000	特殊订货
环境温度	传感器	-25℃- +60℃
	转换器及一体型	-10℃- +60℃
衬里材料	聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯F46、加网PFA
上限流体温度	一体型	70℃
	分离型	聚氯丁橡胶衬里	80℃；120℃订货时注明
		聚氨酯衬里	80℃
		聚四氟乙烯衬里	100℃；150℃订货时注明
		聚全氟乙丙烯F46
		加网PFA

结构材料：内衬材料

衬里材料	主要性能	上限介质温度		适用范围
		—体型	分离型
聚四氟乙烯（F4）	是化学性能稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐高流速液氟、液氧、自氧的腐蚀。	70℃	100℃ 150℃ 需特殊订货	1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
聚全氟乙丙烯（F46）	同F4，耐磨性、抗负压能力高于F4。		同上
聚氟合乙烯（Fs）	适用温度上限较聚四氟乙烯低，但成本也较低。		80℃
聚氯丁橡胶	1、有良好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。		80℃ 120℃ 需特殊订货	水、污水、弱磨损性的泥浆矿浆。
聚氨酯橡胶	1、耐磨性能强。		80℃	中性强磨损的矿浆、煤浆、泥浆
聚氨酯橡胶	2、耐腐蚀性能较差。		80℃	中性强磨损的矿浆、煤浆、泥浆

电极材料

电极材料	耐蚀及耐磨性能
不锈钢0Crl8Nil2M02Ti	用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。
哈氏合金B	对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。
哈氏合金C	能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，"、、Cu"下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀
钛	能耐海水、各种氯化物和次氯酸盐、氧化性酸包括发烟硫酸、有机酸、碱的腐蚀。不耐较纯的还原性酸如硫酸、盐酸的腐蚀，但如酸中含有氧化剂如硝酸、Fc＋＋、Cu＋＋时，则腐蚀大为降低。
钽	具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一切化学介质包括沸点的盐酸、硝酸和l 50℃以下的硫酸的腐蚀。在碱中刁；耐蚀。
铂／钛合金	几乎能耐一切化学介质，但不适用于王水和铵盐。
不锈钢涂覆碳化钨	用于无腐蚀性，强磨损性的介质。
注：由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

参考流量范围

口径mm	流量范围m3/h	口径mm	流量范围m3/h
φ10	0.16~2.5	φ400	250～4000
φ15	0.4~6	φ500	400～6000
φ20	0.6～12	φ600	600～10000
φ25	1.0～16	φ700	800～12000
φ32	1.6~25	φ800	1000～16000
φ40	2.5～40	φ900	1200～20000
φ50	4.0～60	φ1000	1600～25000
φ65	6.0～120	φ1200	2500～30000
φ80	10～160	φ1400	3000～50000
φ100	16～250	φ1600	3000～60000
φ125	25~400	φ1800	5000～60000
φ150	40～600	φ2000	6000～100000
φ200	60～1000	φ2200	1367.78～136778.4
φ250	100～1600	φ2400	1627.78～162777.6
φ300	160～2500	φ2600	1910.38～191037.6
φ350	200～3000
