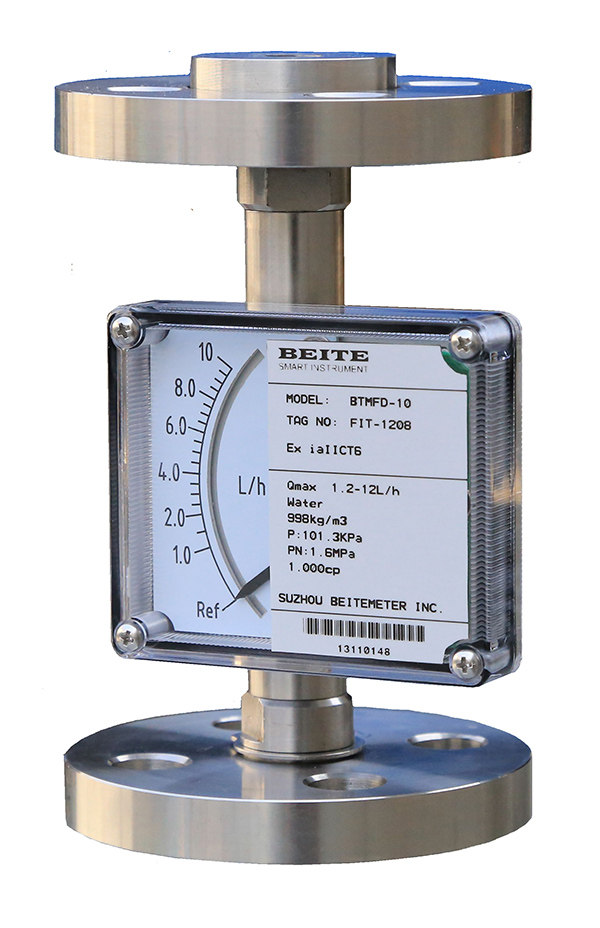

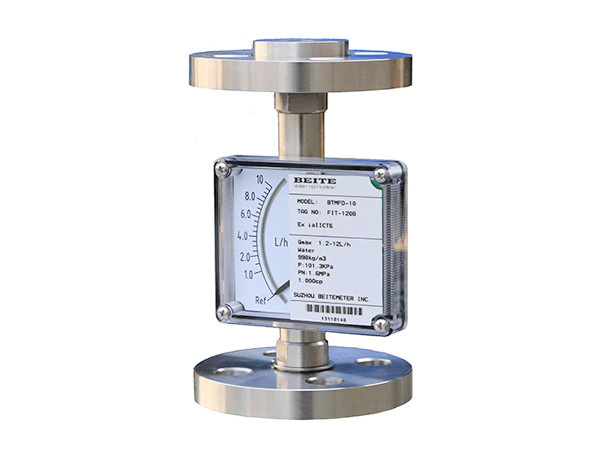

法兰微小型金属转子流量计

BTMF系列微小型金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。全新的设计使微小流量的测量成为可能。特别适合液体和气体微小流量的测量。采用全金属结构，具有体积小、压损小、量程比大（10：1），广泛应用于各行业复杂、恶劣环境下、对微小流量、低流速、各种苛刻介质条件的流量测量与过程控制，特别适合测量混浊，不透明或腐蚀性流体。

在线咨询

全国热线

400-839-1983

产品介绍

贝特-智能仪表直供厂家

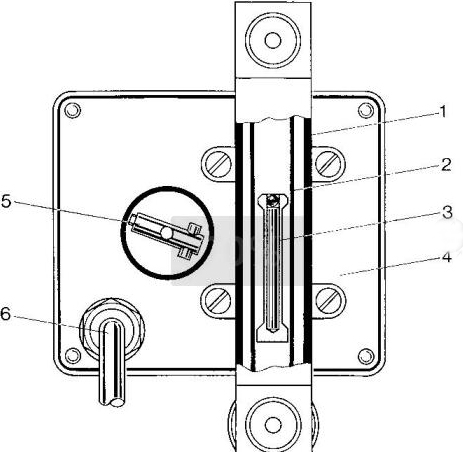

BTMF系列微小型金属管浮子流量计，针对不同的用户需求、不同场合，有多种测量形式供用户可选；按输出形式分有就地指示型、远传输出型；按防爆要求分类，又可分为普通型、本质安全型两种。

BTMF系列微小型金属管浮子流量计远传部分采用了无接触无磁滞检测磁场角度变化的磁测传感器、并配以高性能MCU，两线制 4～20mA远传输出，可通过上位机软件对流量计进行线性校正等参数设置。该型智能信号变送器具有很高的精度和可靠性，具有性价比高，完全可以取代进口同类型仪表。

BTMF系列微小型金属管浮子流量计的设计制作还考虑了用户工艺流向要求，有BTMF-V为下进上出安装型、BTMF-H为侧进侧出安装型。

introduction

产品特点

贝特-智能仪表直供厂家

下限可测量流量范围 / Flow range 0.1 to 1 l/h water
一
侧进测出型带出口针阀或进口针阀 / Needle valve
二
可带两线制4-20mA模拟量输出 / Output （24VDC供电）
三
可选配套恒流阀 / Constant flow valve
四

安装间距 / Installation pitch 安装间距下限可为90mm（侧进侧出型）
五
全不锈钢结构 / structure
六
使用环境温度范围 / temperature range -40 -- +80℃
七
阻尼时间设置范围 / Setting range 0-10秒可设
八

精度 / Precision <±2.5%,温飘:< ±0.1%/10℃
九
全部组态操作 / operation 可通过隔离型USB-UART转换器及上位机软件对流量计进行全部组态操作
十
可以设置主要参数 / parameters 通过流量计上的四个按键并连接外置液晶显示器，可以设置主要参数
十一

技术参数

贝特-智能仪表直供厂家

测量范围	水 (20℃) 1～3000 l/h
测量范围	空气（0.1013MPa 20℃） 0.5～90000 l/h
量程比	10:01
精度等级	2.5级/4.0级
工作压力	PN16MPa
介质温度	标准型 -40℃～+120℃
环境温度	-40℃～+80℃
介质粘度	1/4” NPT, 3/8” NPT 1/2” NPT≤5mPa.s
介质粘度	3/4” NPT，1” NPT ≤250mPa.s
输出标准信号	二线制4～20mA(24VDC供电)
供电	24VDC±20%
连接方式	侧进测出型：1/4” NPT
连接方式	下进上出型：1/4” NPT, 3/8” NPT, 1/2” NPT，3/4” NPT，1” NPT内螺纹
电气接口	M8×1或用户提供规格
防护等级	IP65
防爆标志	本安型：ExiaIICT3～6

产品尺寸

贝特-智能仪表直供厂家

法兰微小型金属转子流量计尺寸图

微小型金属管浮子流量计使用说明书.doc
