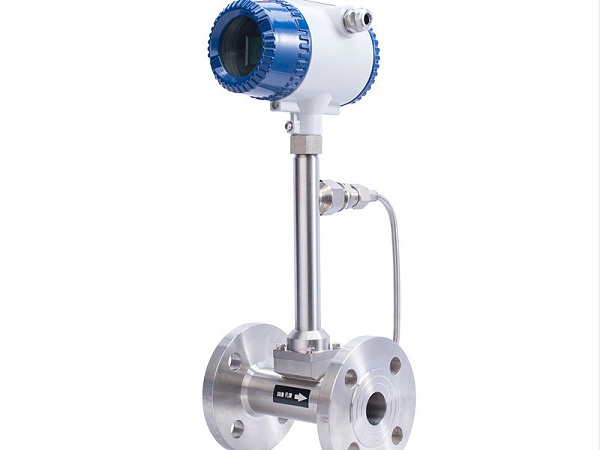

带温压补偿涡街流量计
涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
产品简介 / Introduction

产品介绍

涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。蒸汽流量计采用压电应力式传感器,可靠性高,可在-20℃~+350℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较、理想的流量仪表。

产品细节:

带温压补偿涡街流量计是根据卡门涡街原理研究生产的,主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。

其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用高精度传感器,可靠性高,可在-40℃~+400℃的温度范围内工作。

有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较、理想的测量仪器。

主要用途:

涡街流量计可用来测量封闭管道中流体的体积流量。广泛应用于工业生产过程、能源计量、环境保护、交通运输、食品生产等多个行业的气体、液体和蒸汽测量与计量。

温压补偿是什么意思?

物体的黏度,密度等一系列参数是随着温度的变化而变化的。所以流量计是针对该种物质在特定温度下的流量。当流体温度变化时,相同流量的流体对流量计的响应产生影响。这个时候就需要一个系数来补偿温度对流量计显示的影响。这个系数就是温度补偿

工作原理:

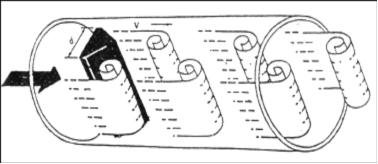

在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼旋涡。

卡曼旋涡

在旋涡发生体下游形成交替有规律的旋涡列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,根据卡曼涡街原理,有如下关系式:

f=StV/d 公式(1)

式中:

f-发生体一侧产生的卡门旋涡频率HZ

St-斯特劳哈尔数(无量纲数)

V-流体的平均流速 (m/s)

d-旋涡发生体的宽度 (m)

由此可见,通过测量卡曼涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,

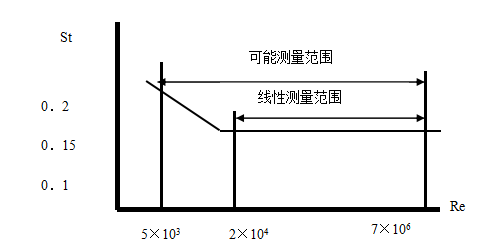

下图表示斯特劳哈尔数(St)与雷诺数(Re)的关系。

斯特劳哈尔数与雷诺数

在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)

K=3600f/Q(1/m³) 公式(2)

式中:K=仪表常数(m-3)。

f=脉冲个数

Q=体积流量(m³)


产品特点:

1、可以同时集成温度、压力补偿功能。

2、全智能化、数字化电路设计,自动补偿被测流体密度或标况体积计算。

3、全新的数字滤波和修正功能使流量测量更加可靠。

4、电池供电型无需外接电源既可连续工作两年以上。

5、全新点阵汉字液晶显示,使用操作更方便。

6、工作压力损失较小,量程范围宽。

7、无可动机械零件,可靠性高,维护量小。

产品参数:

公称通径(mm)
15、20、25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)
公称压力(MPa)
DN15-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货)
介质温度(℃)
压电式:-40~150,-40~260,-40~330;电容式: -40~400(协议订货)
本体材料
1Cr18Ni9Ti,(其它材料协议供货)
允许振动加速度
压电式:0.2g 电容式:1.0~2.0g
精度
±1%R,±1.5%R;插入式:±2.5%R,
范围度
1:6~1:25
供电电压
传感器:DC +12V,DC +24V;变送器:DC +12V ,DC +24V;电池供电型:3.6V电池
输出信号
脉冲:高电平≥5V,低电平≤1V;电流:4~20mA
压力损失系数
符合JB/T9249标准 Cd≤2.4
防爆标志
本安型:Ex iaⅡ CT2-T4隔爆型:ExdⅡCT2-T5
防护等级
普通型IP65 潜水型 IP68
环境条件
温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa
适用介质
气体、液体、蒸汽
传输距离
三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA) ≤1500m;负载电阻≤500Ω; RS485/HART≤1200m.

安装要求:

1、不建议蒸汽涡街流量计安装在调节阀的后面,应该安装在调节阀的前面;

2、正常安装要求,前面直管段20D,后面直管段10D;如前面有调节阀,安装在调节阀后50D的距离;

3、收缩管道和90℃弯头,直管段要求20D;

4、两个90℃弯头直管段要求30D,两个三维90℃弯头直管段要求40D;

5、确保测量的是单相流体,两相流或多相流的测量会影响度;

6、气体中含有固体颗粒应该加装过滤器或过滤网;

7、测量蒸汽和气体时如果湿度小于95%,要在仪表上游50D的地方安装湿度分离器;

8、安装在靠近墙的管道,管道与墙的距离不小于0.5米;

9、涡街流量计不能安装隔热层;

10、在振动的管道安装,需要支撑管道或用软管隔离;

11、介质流向与蒸汽涡街流量计上的箭头方向一致;

12、安装时,垫片内径大于仪表内径;

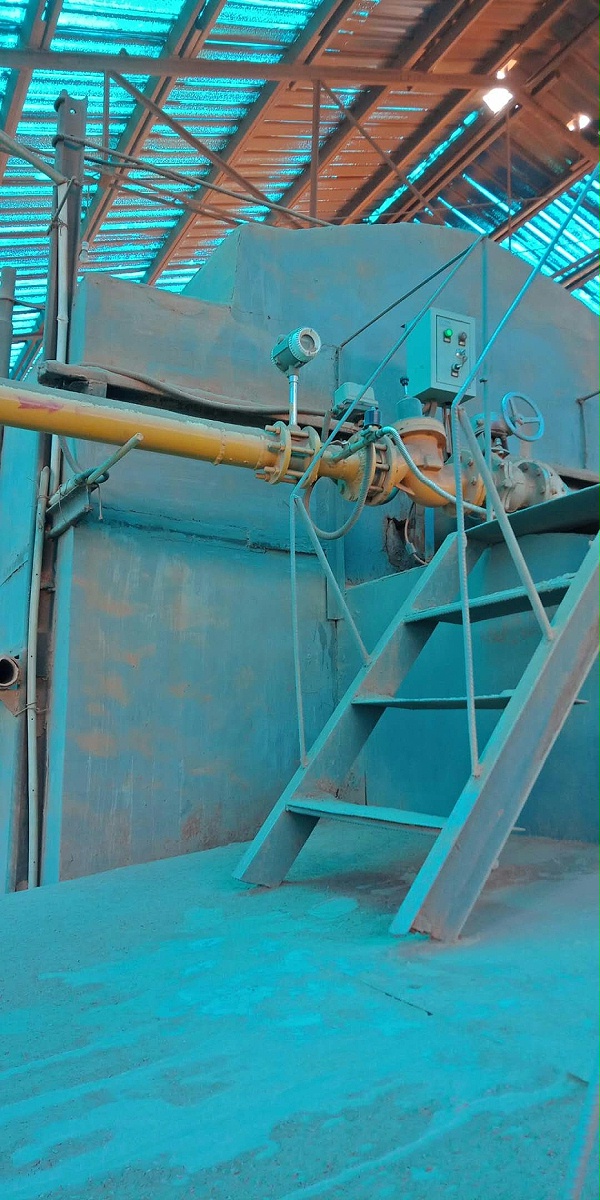

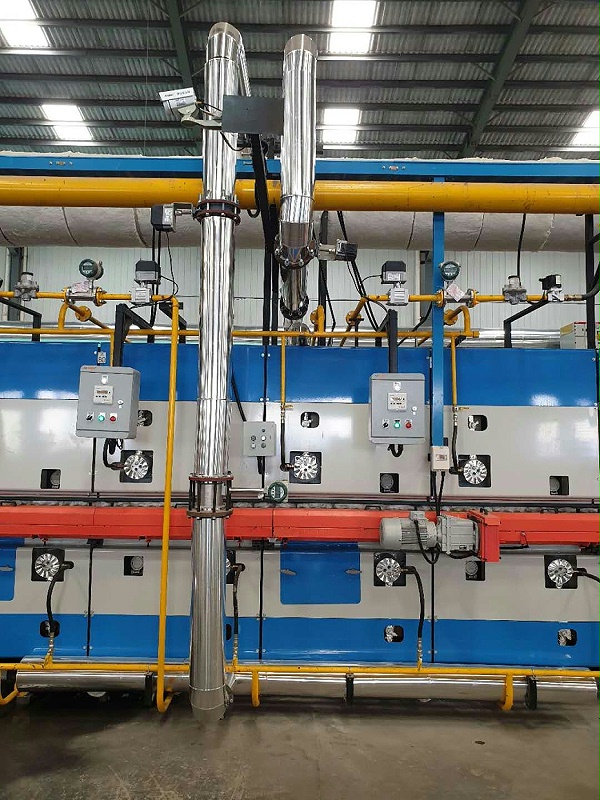

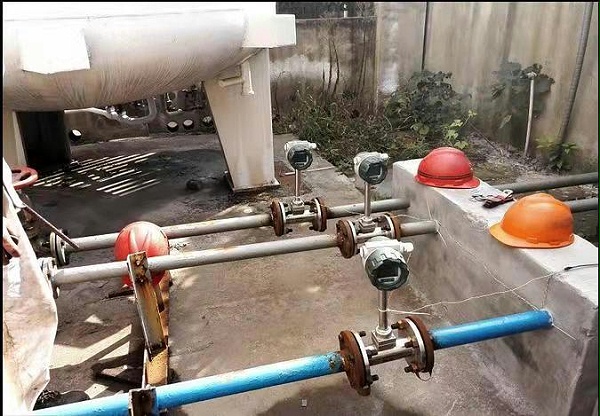

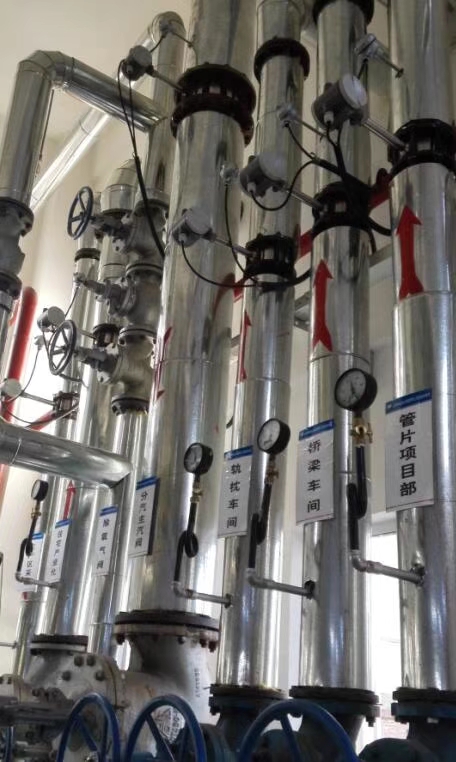

应用场景

c54cf254382b2f5d98c5d138246eaccb5fdd46a6ca939b9d75b466d2a865a7153c71a71198e0cc2aa77bee9d2acef24b0615b226d6de5e8d627bf1ba10f94a17ae5fd8dfc2b54a53506e36df85d


热品推荐 / Hot product

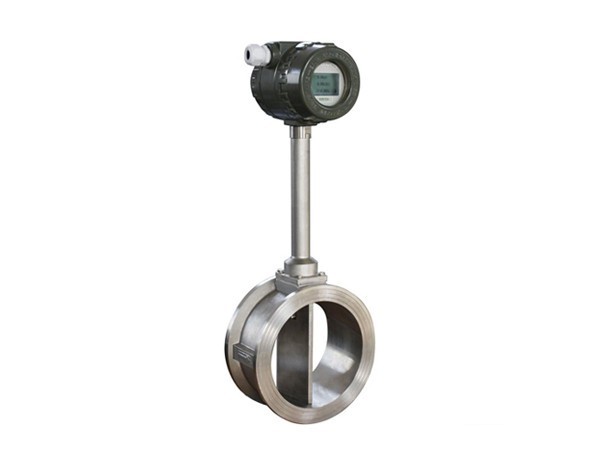

LUGB涡街流量计

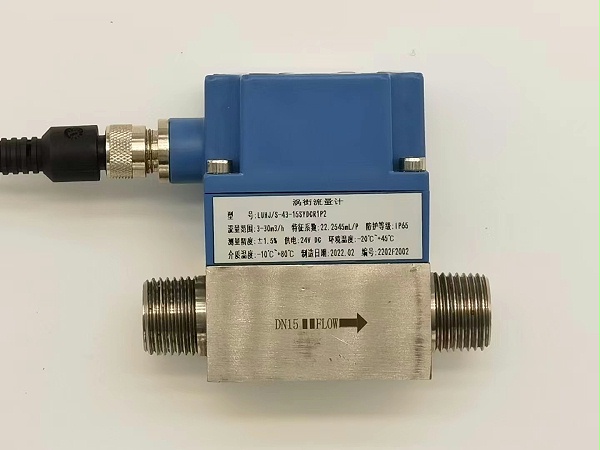

微小型涡街流量计
