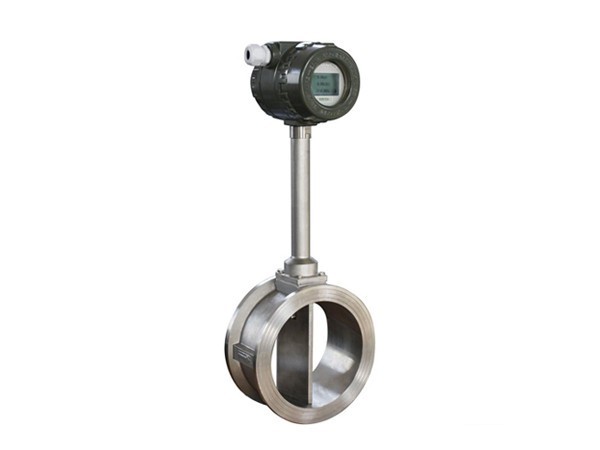

液体涡街流量计介绍

产品细节：

液体涡街流量计通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量，从而实现了对气体、蒸汽的温压补偿功能。由于采用了智能整体的设计理念，因此，LUGB温压补偿智能型涡街具有结构紧凑、安装使用维护方便的特点。

液体涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。涡街流量计广泛用于治金、煤炭、石油、交通、农业、等各个领域。

工作原理：

在流体中设置非流线型旋涡发生体(阻流体)，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼旋涡。

在旋涡发生体下游形成交替有规律的旋涡列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，根据卡曼涡街原理，有如下关系式:

f=StV/d 公式(1)

式中：

f-发生体一侧产生的卡门旋涡频率HZ

St-斯特劳哈尔数(无量纲数)

V-流体的平均流速 (m/s)

d-旋涡发生体的宽度 (m)

由此可见，通过测量卡曼涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数，

下图表示斯特劳哈尔数(St)与雷诺数(Re)的关系。

在曲线表中St=0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数(K)，见式(2)

K=3600f/Q(1/m³) 公式(2)

式中：K=仪表常数(m-3)。

f=脉冲个数

Q=体积流量(m³)

液体涡街流量计特点

1、涡街流量计应用范围广，适用于各种气体、蒸汽和液体的流量测量。

2、涡街流量计输出与流量成正比的脉冲信号，无零点漂移，精度高，并方便与计算机联网。

3、结构简单牢固，测量部分无可动部件，长期运行十分可靠。

4、流量测量范围宽，量程比可达1∶10。

5、压力损失小，运行费用低，更具节能意义。

6、涡街流量计一般条件下输出信号与测量介质密度无关，只需要用一种介质标定就可以测量其他介质。

液体涡街流量计参数

技术参数：

1、测量介质： 气体、液体、蒸气;

2、连接方式：法兰卡装式、法兰式、插入式;

3、口径规格 法兰卡装式口径选择 25,32,50,80,100;

4、法兰连接式口径选择 100,150,200;

5、流量范围(见流量范围表)

6、正常测量流速范围 雷诺数1.5×104～4×106;气体5～50m/s; 液体0.5～7m/s;

7、测量精度 1.0级 1.5级;

8、被测介质温度:常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃;

9、输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V;

10、脉冲占空比约50%,传输距离为100m;

11、脉冲电流远传信号 4～20 mA,传输距离为1000m;

12、仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃;

13、材质 不锈钢, 铝合金;

14、电源 DC24V或锂电池3.6V;

15、防爆等级 本安型iaIIbT3-T6，防护等级 IP65。

液体涡街流量计选型

选型对照表：

厂家价格

贝特公司生产的涡街流量计主要广泛应用于市政、石油、化工、冶金、制药、热电造纸、食品环保以及科研领域，并出口东南亚、南美、欧洲等。贝特公司的诚信、实力和产品质量获得业界的认可。

如需了解液体涡街流量计价格，请拨打贝特智能业务电话：400-839-1983，在确定您要的产品规格型号，贝特会为您提供准确的价格明细。

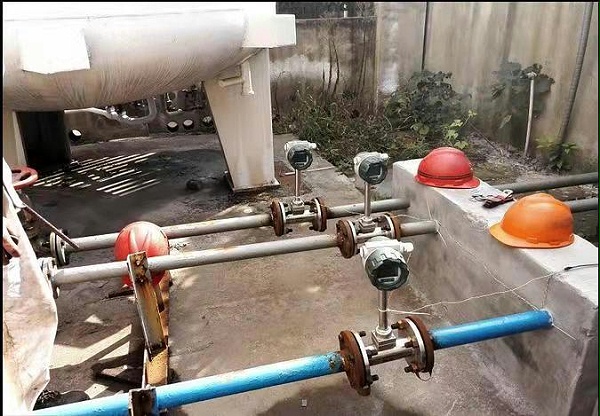

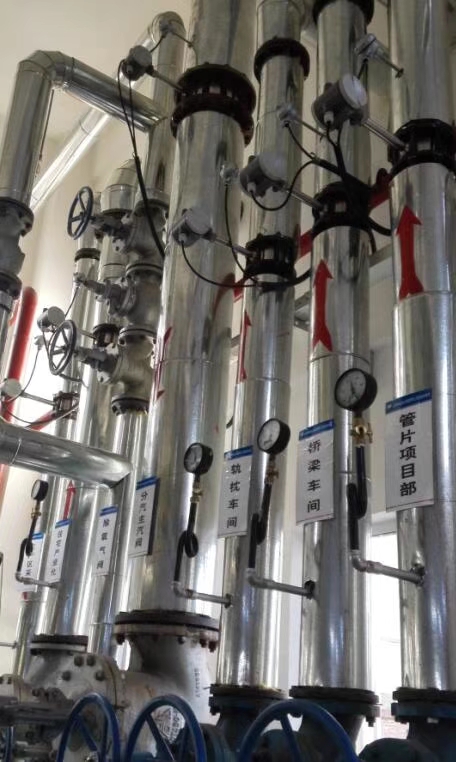

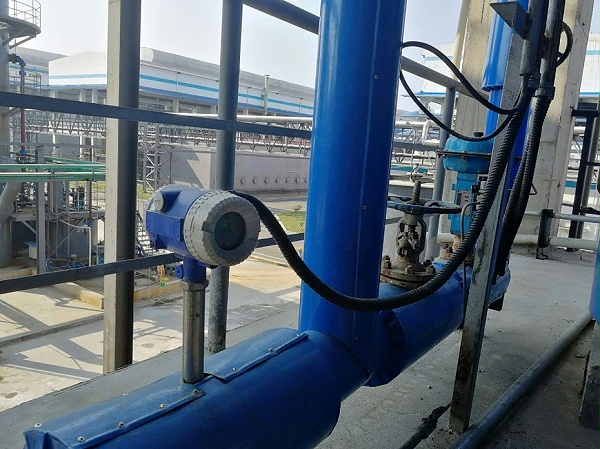

场景应用
