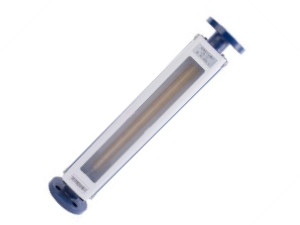

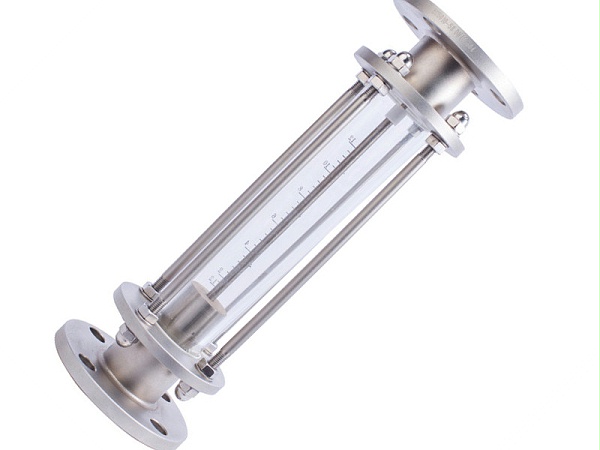

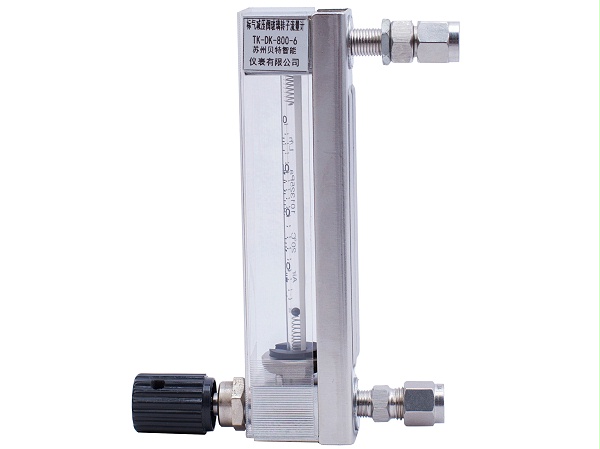

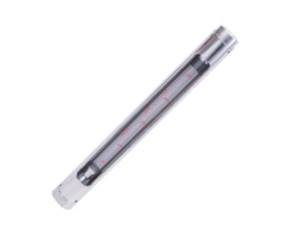

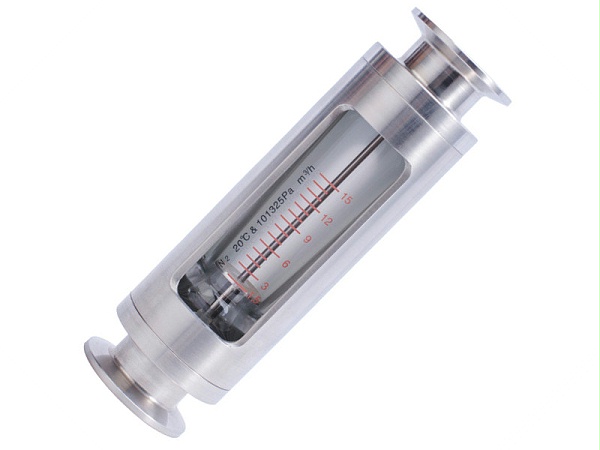

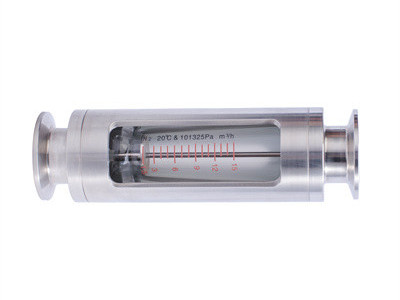

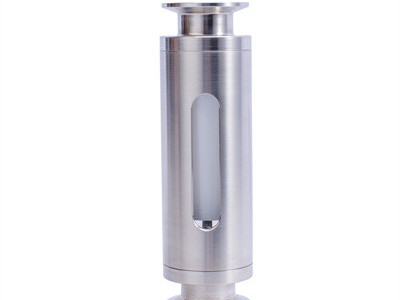

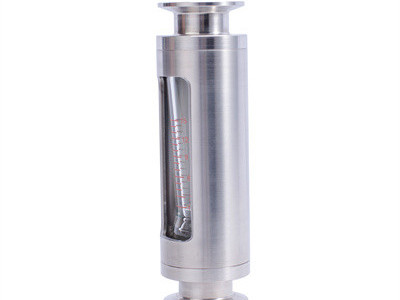

LZB远传玻璃管转子流量计
玻璃转子流量计外观特点外观轻巧简洁，安装简单方便，不必从管道上拆下整机 ,即可方便更换锥管和浮子，土木工程仪器连接方式采用软管或金属管连接。玻璃转子流量计若价格没有大的变化，可优先选用针阀置于流量计上部的；有较 大流通孔的，是直接流量刻度的；结构简单的；外部尺寸较小的等等。如是小流 量范围，则可选用球浮子式，因它测量时稳定、不易积尘、精度较高、互换性好
产品简介 / Introduction
工作原理
贝特-智能仪表直供厂家
玻璃管转子流量计
  玻璃管转子流量计在垂直的透明锥管内，装有可上下移动的浮子（转子），当液体自下而经锥管时，被浮子节流，在浮子上下游之间产生差压，浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力，浮子及粘性力三者的合力相等时，浮子上于平衡位置，因此流经流量计的流体流量与浮子的上升高度，亦即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。
   它们主要由锥形玻璃管、浮子、上下基座、上下止挡、支板、外罩、密封圈等组成，对于通径在10毫米以下的流量计采用管（软、硬）连接，并可配有流量调节阀。对于通径在15毫米以上的流量计采用法兰连接（JB78-59铸铁法兰）。
principle

产品特点

贝特-智能仪表直供厂家
  • 精度 / Transparent glass tube 可以测量液体、气体的微小流量。水流量小可以测到0.4-4ml/min
    一
  • 接液材质可选 / Range ratio 多种接液材质可选：铝、黄铜、不锈钢、PP塑料、PTFE、FEP等。
    二
  • 能源 / Small pressure loss 无需外部供电，流量指示清晰直观。
    三
  • 开关 / Simple structure 可以带报警开关输出。
    四
  • 防腐 / Measuring range 可以测量腐蚀性流体的测量
    五
  • 连接形式丰富 / Corrosion resistance 多种过程连接形式：螺纹、宝塔接头、卡套、法兰等
    六

工作原理

转子流量计的转子材料可用不锈钢、铝、青铜等制成。

根据金属管浮子在锥形管内的高度来测量流量，利用流体通过浮子和管壁之间的间隙时产生的压差来平衡浮子的重量，流量越大，浮子被托得越高，使其具有更大的环隙面积，也即环隙面积随流量变化，所以一般称为面积法。它较多地利用于中、小流量的测量，有配以电远传或气远传发信器的类型。

技术参数

贝特-智能仪表直供厂家
通径DN
（mm） 		型 号 测量范围 椎管长度（m） 精度等级 允许被测液体状态
水20℃ 空 气 LZB/LZJ LZB-（）F 温度（℃） 压力
20℃，10132SPa （MPa）
2 LZB-2 0.4~4ml/min 6~60ml/min 160 1.5:2.5 2.5:4 -20~+120 ≤0.4
0.6~6ml/min 10~100ml/min
1.0~10ml/min 16~160ml/min
1.6~16ml/min 25~250ml/min
3 LZB-3 2.5~25ml/min 40~400ml/min
4~40ml/min 60~600ml/min
6~60ml/min 100~1000ml/min
10~100ml/min 160~1600ml/min
4 LZB-4
LZB-4F 		（1~10）L/h （16~160）L/h
（1.6~16）L/h （25~250）L/h
（2.5~25）L/h （40~400）L/h
6 LZB-6
LZJ-6F 		（2.5~25）L/h （40~400）L/h
（4~40）L/h （60~600）L/h
（6~60）L/h （100~1000）L/h
10 LZB-10
LZJ-10F 		（6~60）L/h （100~1000）L/h 2.5 ≤0.6
（10~100）L/h （160~1600）L/h
（16~160）L/h （250~2500）L/h
15 LZB-15
LZJ-15F 		（16~160）L/h （0.25~2.5）m³/h 350
（25~250）L/h （0.4~4）m³/h
（40~400）L/h （0.6~6）m³/h
25 LZB-25
LZJ-25F 		（40~400）L/h （1~10）m³/h
（60~600）L/h （1.6~16）m³/h
（100~1000）L/h （2.5~25）m³/h
40 LZB-40
LZJ-40F 		（160~1600）L/h （4~40）m³/h 430
（250~2500）L/h （6~60）m³/h
50 LZB-50
LZJ-50F 		（0.4~4）m³/h （10~100）m³/h 450
（0.6~6）m³/h （16~160）m³/h
80 LZB-80
LZB-80F 		（1~10）m³/h （50~250）m³/h 500 ≤0.4
（1.6~16）m³/h 80~400）m³/h
100 LZB-100
LZB-100F 		（5~25）m³/h （120~600）m³/h
（8~40）m³/h （200~1000）m³/h

使用方法（安装）

卫生型金属管转子流量计安装需要完成12个步骤。
  • 1、清理安装流量计之前一定要将管道内的焊渣、杂物清理干净；
  • 2、校正流量计的直立部分垂直于地面安装倾斜度不得超过5°.否则会影响测量准确度.。
  • 3、位置为了确保流量计的测量准确性，应在流量计的进口端增加不少于10xDN的直管段,出口端不少于5×DN的直管段，测量时调节控制阀安装在流量计的下游。
  • 4、型号若被测介质为大的脉动流或两相流，应在流量计的上游安装缓冲器来或减弱脉动，保证介质的流动是单相稳定的，同时，建议流量计使用阻尼型的。
  • 5、测介质 测介质较脏或含有导磁颗粒时，建议在流量计的上游安装过滤器或磁过滤器。
  • 6、支撑流量计的安装应能适当支撑管道的振动或减少流量计的轴向负荷，否则应增加固定流量计的支撑。
  • 7、维护为了便于流量计的保养维修，磁过滤器的清洗以及用户管路的定期维护保养，建议使用如图所示妁旁路管道。
  • 8、稳定当流量计用于气体测量时,应保证管道内的工作压力不少于5倍流量计的压力损失,使流量计能够稳定正常动作。
  • 9、接线对电远传及带报警限位开关的流量计在使用前，打开仪表盖，按接线图正确接线。
  • 10、阻动件按仪表指示器中的警示牌，取出运输中防止浮子振动的阻动件，复原后再使用仪表。
  • 11、开启流量计若开启流量计时，由于管道内没有压力或系统还未达到仪表正常使用的工作压力，缓慢开启控制阀，直到系统正常，仪表方可使用，否则容易造成指针跳动或浮子的突然撞击而损坏的瑰象。
  • 12、用户使用 用户使用时，若被测流体的密度与水不同对，或被测气体的参数和工作状态与制造厂家规定不同时应对流量计示值读数进行换算，换算方法见附录。

厂家实力

智能仪表直供厂家

公司生产加工设备齐全，电子车间拥有一条现代化SMT流水线，拥有完善的电子设计、开发实验室。机械车间拥有多台精密数控车床、普通车床、加工、全自动环缝焊机、钻床等设备，标定车间拥有两条液体标定测试线，一条中小流量气体标定测试线，保证每台产品均经实际标定、校验，以确保产品品质。
