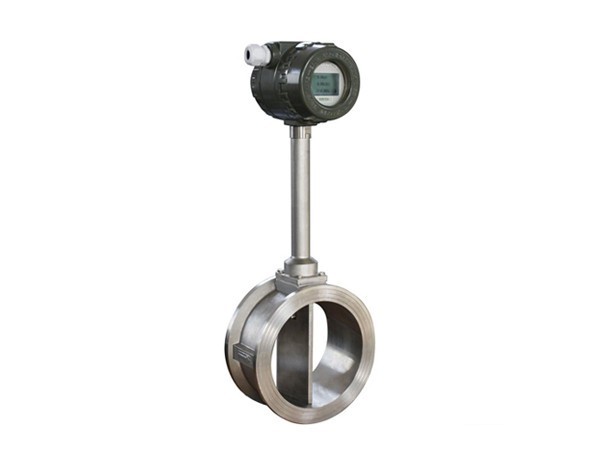

防爆蒸汽涡街流量计介绍

产品细节：

防爆涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。

防爆涡街流量计通过采用自减振差动测量原理的传感器设计，以及美国TMW公司的信号处理技术，大大提高了仪表的抗振性能和测量范围，关键性能处于L先水平。

工作原理：

在流体中设置非流线型旋涡发生体(阻流体)，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼旋涡。

在旋涡发生体下游形成交替有规律的旋涡列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，根据卡曼涡街原理，有如下关系式:

f=StV/d 公式(1)

式中：

f-发生体一侧产生的卡门旋涡频率HZ

St-斯特劳哈尔数(无量纲数)

V-流体的平均流速 (m/s)

d-旋涡发生体的宽度 (m)

由此可见，通过测量卡曼涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数，

下图表示斯特劳哈尔数(St)与雷诺数(Re)的关系。

在曲线表中St=0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数(K)，见式(2)

K=3600f/Q(1/m³) 公式(2)

式中：K=仪表常数(m-3)。

f=脉冲个数

Q=体积流量(m³)

防爆涡街流量计特点

1、无可动部件，长期稳定，结构简单便于安装和维护;

2、传感器输出为脉冲频率，其频率与被测流体的实际流量呈线性，零点无漂移，性能十分稳定，结构形式多样，有管道式、插入式流量传感器形式;

3、精度较高，通常液体的测量精度为±1.0%;气体的测量精度为±1.5%;

4、测量量程范围宽，在雷诺数为2*104 ～7*106范围内，可达1:20;

5、压损小(约为孔板流量计的1/4～1/2)，属于节能流量仪表;

6、安装方式灵活，根据现场工艺管道不通，可水平，垂直和不同角度倾斜安装;

7、采用消扰电路和抗震动传感头，具有一定抗环境振动性能;

8、采用功耗微处理器技术，1节3V10AH锂电池可使用5年以上;

9、由软件对仪表系数非线性进行修正，提高测量精度;

10、采用EEPROM对累积流量进行掉电保护，保护时间大于10年;

厂家价格

贝特公司生产的涡街流量计主要广泛应用于市政、石油、化工、冶金、制药、热电造纸、食品环保以及科研领域，并出口东南亚、南美、欧洲等。贝特公司的诚信、实力和产品质量获得业界的认可。

如需了解防爆涡街流量计价格，请拨打郑州方泰业务电话：400-839-1983，在确定您要的产品规格型号，贝特会为您提供的价格明细。

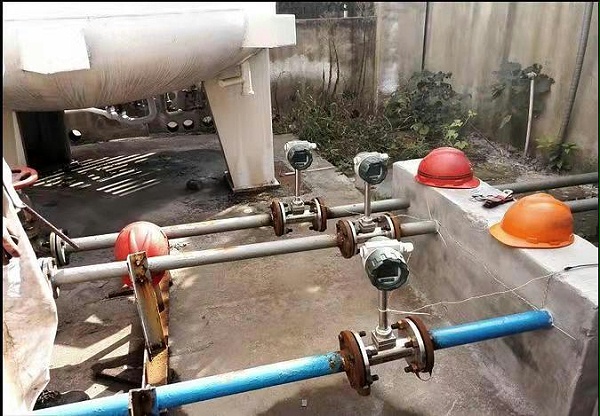

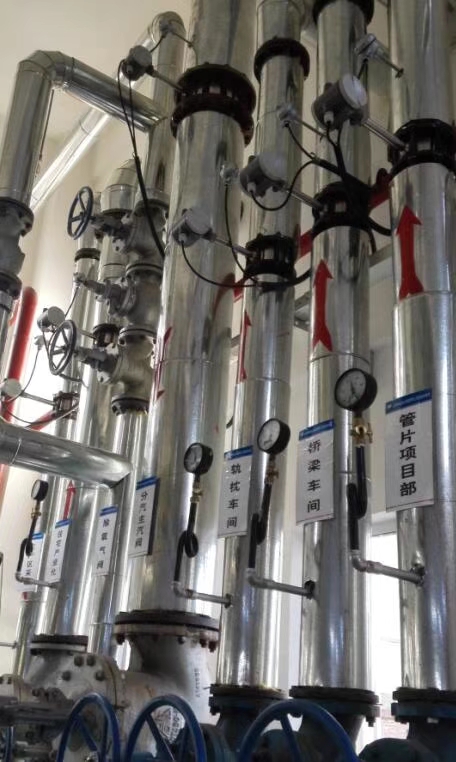

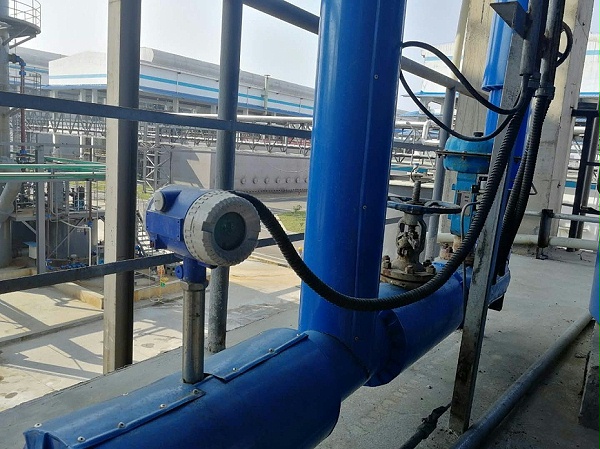

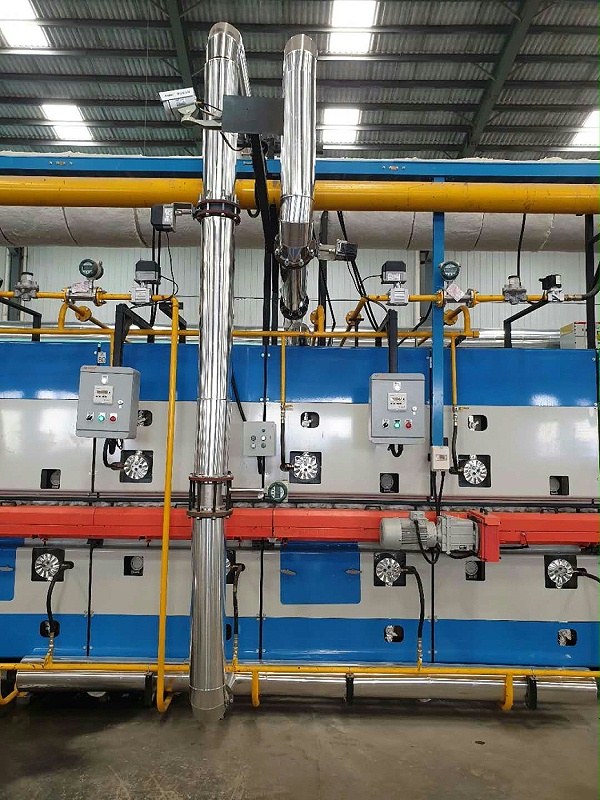

应用场景
