近期有一些朋友打电话咨询，涡街流量计的温压补偿是什么意思?这个对于初次购买流量仪表的朋友却是很难理解，今天小编就来为大家介绍一下，希望可以帮助大家。

温压补偿公式

带温压补偿的涡街流量计主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。特点是压损小、量程范围大、精度高，在测量工况情况下的体积流量时几乎不受流体密度、压力、温度、粘度等的影响。无可动机械零件，因此可靠性高，维护量小，流量计的参数能长期稳定。涡街流量计采用的压电应力式传感器，可靠性高，可在-10℃～+300℃的工作温度范围内工作。有模拟标准信号和数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较理想的流量。

温压补偿原理：

从公式A-1和公式A-2中可以看出，在ΔP或If不变的情况下，流体的流量与流体的密度成开方关系或正比关系，而大多数流体(尤其是气体)的密度会随着工况条件的变化而变化，所以流体的密度要进行温度、压力补偿。

(公式A-1)

(公式A-2)

温压补偿安装

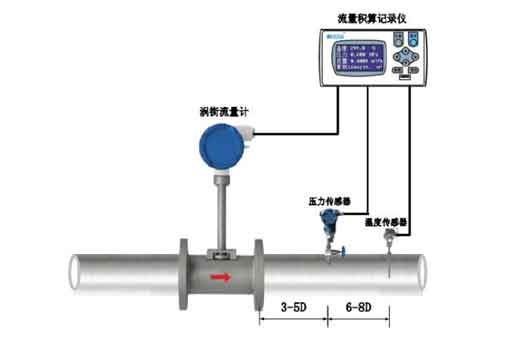

1.安装示意图：

(安装示意图)

2.电气接线图：

（电气接线图）

安装环境要求

1. 尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。

2. 避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。

3. 避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。

4. 涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。

5. 仪表zui好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。

6. 仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。

以上就是关于"涡街流量计温压补偿公式及安装"的全部内容，希望可以帮助大家！
