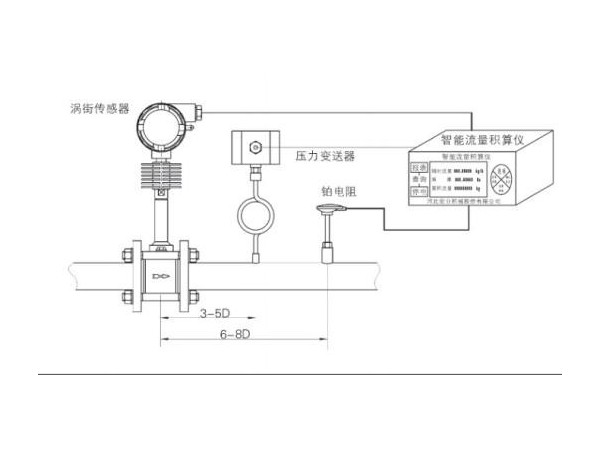

脉冲涡街流量计是一种速度流量计。 基于卡门涡旋理论，压电晶体用于检测流体通过管道中的三角柱时产生的涡流频率，从而测量流体的流量。 该仪器采用的差分技术，隔离，屏蔽，滤波等措施，克服了同类产品抗震性能差和小信号数据混乱的问题，并采用的传感器封装技术和保护措施，确保了产品的可靠性。 该产品是基于分流器的单个流量信号测量; 温度传感器和压力传感器可以配置用于补偿测量，可以适应不同的安装环境和数据传输。
输出频率信号的三线流量传感器由DC24V或DC12V电源供电。 它通常通过三芯屏蔽电缆连接到显示仪器或计算机。 屏蔽层应可靠地连接到放大器外壳的接地螺钉。 屏蔽电缆的选择应符合现场环境的要求。 此外，屏蔽电缆应与其他强电源线分开，并且不得平行布线。
脉冲信号传输涡街流量计接线说明
主供电和输出信号接线端子(左侧2位吊框旋压式端子)
“-”：为4~20mA电流输出端
“+”：为15~24V电源“+”端
“+”连接到+ 24V外部电源时，电流输出从“-”端流向计算机或显示表的采样电阻，并在负载(例如采样电阻)后流回到电源的“-”端。
辅助接线(3位小端子)脉冲输出接线：
V+：接脉冲输出供电的电源“+”端(+12V)
F：为脉冲输出信号端
0：连接到电源的“-”端作为脉冲输出电源。这种脉冲输出必须用于主电流回路电源。输出为未校正的光隔离原始脉冲，截止频率为50Hz，通常用于定时;拉电阻的集电极开路输出。
以上就是贝特工程师通过对什么是脉冲信号、以及不同情况下的脉冲接线说明，来告诉大家涡街流量计脉冲信号怎么接线，希望可以帮助大家。
