今天小编想到网上找一些关于涡街流量计工作原理图，搜索的结果就是两个字"差、乱"。为此小编特地找了涡街流量计的工程师了解，并且为大家总结了一下，干货哦!
首先大家要了解的是涡街流量计是根据卡门涡街原理研究生产的，主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。他的特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。了解了这些我们就一起来看下涡街流量计工作原理。

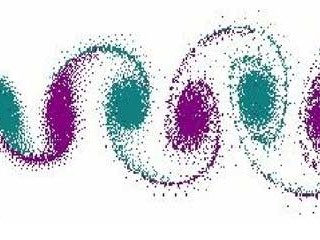

在流体中设置非流线型旋涡发生体(阻流体)，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼旋涡，如下图所示所示。
（卡曼旋涡）
在旋涡发生体下游形成交替有规律的旋涡列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，根据卡曼涡街原理，有如下关系式:
f=StV/d(公式一)
式中：
f-发生体一侧产生的卡门旋涡频率HZ
St-斯特劳哈尔数(无量纲数)
V-流体的平均流速 (m/s)
d-旋涡发生体的宽度 (m)

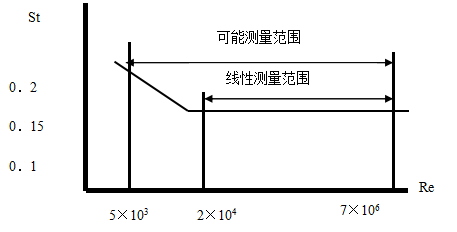

显而易见，通过测量卡曼涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数，下图是表示斯特劳哈尔数(St)与雷诺数(Re)的关系图。
（斯特劳哈尔数（St）与雷诺数（Re））
在曲线表中St=0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数(K)，公式如下：
K=3600f/Q(1/m³) 公式(2)
式中：K=仪表常数(m-3)。
f=脉冲个数
Q=体积流量(m³)
标准表法标定系数K公式：
k=被检表流量Q被/标准表流量Q标*K被检表现设系数
工况流量是指仪表测量出当前通过管道介质的体积，是在工作状态下的介质，例如气体是可以被压缩的，在管道内存在压力时，气体被压缩后的体积就是工况流量。工况流量会随着工作环境改变而改变。标况流量是指介质在标准大气压力下和0. (或200 )标准下的体积，当压缩气体被释放到标况环境中转化的体积。标况流量在任何环境中均不会发生改变。涡街流量计测量得出的是工况体积，只有做温压补偿后才可以得出标况体积，一般用于贸易计量时，气体采用标况为主，蒸汽通常采用质量计量。
Q工况体积=Q标况体积*0.101325/(P表压+0.101325)*(273.15+T温度)
以上就是关于"涡街流量计工作原理"和相关工作原理计算公式，希望可以帮助大家。
