测量流量计的基本原理是卡门涡旋现象。 当介质以一定速度流过三角形圆柱体涡流发生器时,在介质的两侧交替形成两排涡流,该涡旋称为卡门涡街。 斯特拉尔根据卡门涡旋理论和流体速度,提出了卡门涡旋的频率以及频率与速度的关系。
St×V/d=F
位置:f-涡流频率
V-流体速度
涡流发生器上游表面的D宽度
ST=Strouhal(无量钢)

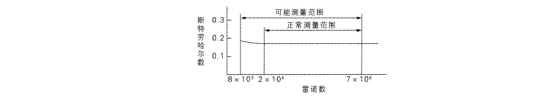

斯特罗哈数是涡街流量计的一个重要系数。在曲线St≈0.17的直线部分,涡流的频率与流量成正比。因此可以利用检测频率来获得流量,从而达到测量管道中流体流量的目的。
这些交变涡形成一系列交变压力脉动。当压力作用在探测探头上时,会产生与涡流频率相同的交流信号。脉冲频率信号经信号放大器放大、滤波、整形后输出。脉冲信号可直接传输或转换成4~20mA信号。
脉冲输出:q=(F/k)×3600(m3/h)
电流输出:q=[(I-4)/16]×Qmax
式中:K—仪表系数
I-输出电流值
Qmax—对应于20mA电流的流量值
涡街流量计应用于液体流量测量时,具有量程宽、压力损失小、精度中等、线性输出、无运动部件、可靠性高、维护费用低、价格低廉、性能价格高等优点,深受用户的青睐。
涡街流量计测量范围:
一、测量汽油、煤油、柴油等低粘度油品的流量,以及加热降粘稠油和渣油。
二、全管式涡街流量计主要用于大口径管道的流量测量,插入式涡街流量计也可用于大口径管道(DN≥300 mm)的流量测量。广泛应用于化工、电力、冶金、造纸、化纤等企业的城市供水管道和工业供水管道。
三、用于化工、轻工、电力、冶金、建材、石油等行业各种工业用水的流量测量,包括各种生产过程的循环水、废水、废液等。
四、测量一些腐蚀性液体,如硫酸、盐酸、硝酸、乙酸等酸和各种化学溶液。
五、对于非导电液体的测量,如果电磁流量计在导电液体的流量测量中占据主导地位,那么电磁流量计在非导电液体的流量测量中就无能为力,而涡流流量计有很大的用途。
近年来,直径较小(DN<25mm)的涡街流量计更适合于这一领域的应用。有些涡街流量计产品采用成型工艺,将涡街流量计传感器制成全塑料制品,然后配置非接触式超声波检测元件,对非接触式液体进行测量,可用于腐蚀性液体和高纯液体的流量测量。
据有关资料显示,该涡街流量计已有效应用于石油化工、医药、食品、半导体等行业,如甲醇、甲醛、丙酮、甲苯、三氯乙烯、乙烯、丁烷液氨等,以及半导体行业的纯水和超纯水。
以上小编把涡街流量计的测量原理、测量范围进行了分开介绍,这样可以清楚的区分他们之间的关系,希望可以帮助到你。
