智能仪表广泛应用于石化、冶金、制药、食品、锂电、水处理、电力等各行业和领域的生产过程控制中，特别是流量、液位、温度、压力、重量、化学物质检测等方面都发挥了重要作用。智能仪表的接线大致分为二线制、三线制、四线制。常用智能仪表供电有24V、220V、3.6V电池供电。

1、二线制智能仪表接线

二线制智能仪表接线如图1.0所示，供电为24VDC供电，输出信号4-20mA；

二线制不容易受干扰，普通的双绞线就可以传输上百米；上限20mA是因为防爆，下限4mA为检测断线；通常取2mA作为断线报警值。

二线制智能仪表通常功率较小，更加符合本安防爆要求；

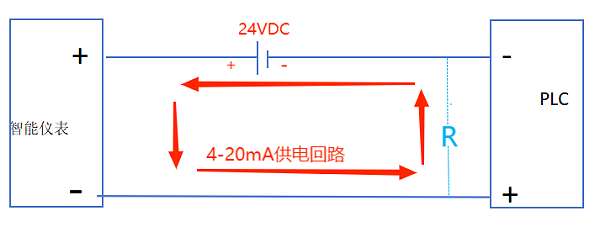

                                                                图 1.0二线制仪表接线示意图



在二线制回路中PLC的正负段并联一个电阻R，接受到的信号则是电压信号；（负载为250Ω的负载电阻，电压值为 1-5V）

2、三线制智能仪表接线

三线制智能仪表，电源正端和信号输出的正端分离，共用一个COM段。

为满足智能仪表需要的供电功率，供电有220VAC改为低压直流供电，减少非安全电压供电，从而就有了三线制智能仪表。通常，在两线制提供的功率不足以给仪表供电时，选用三线制。接线图如下图2.0

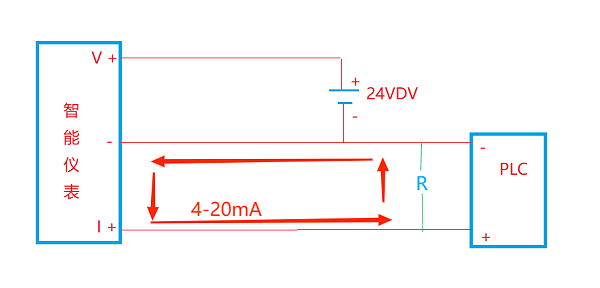

                                           图 2.0三线制仪表接线示意图



3、四线制智能仪表接线

四线制智能仪表是供电电源、信号各用两根线，电源和信号分开工作。一般功率大，精度要求高时，一般选用四线制。四线制常用220VAC供电。

四线制选用四线屏蔽线；

                                         图 3.0三线制仪表接线示意图



三线制和四线制仪表输出的4~20mA信号，由于电路原理及结构与二线制的不同，因此在应用中要注意负端能否和24V电源的负线相接，能否共地，必要时采用配电器、安全栅等隔离措施，以便和其他仪表供电、供地及避免附件干扰的产生。
