插入式电磁流量计传感器如何安装

由于插入式电磁流量计具有安装方便、价格低廉等特点，受各厂家的青睐，在大口径管道中广泛使用。在电磁流量计当中传感器是非常重要的组成部分，其中插入式电磁流量计传感器安装也非常重要。下面我们就来看一看插入式电磁流量计传感器如何安装吧!

安装插入式电磁流量计传感器

安装插入式电磁流量计传感器是在电磁流量计之后才去完成的，如果有不清楚插入式电磁流量计怎么安装的朋友可以阅读本站的：插入式电磁流量计的正确安装方式(附：说明书.pdf)。这篇文章为大家详细的介绍了插入式电磁流量计的安装过程。

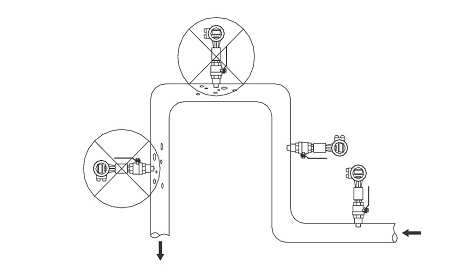

安装传感器

安装前传感器的检查

a 安装前用酒精棉球或清洁的细纱布轻轻地，仔细地擦除传感器测量头部两极表面的油脂、灰尘等赃污物质。但不得用坚硬的东西损伤电极表面和绝缘材料。

b 安装前用万用电表检查传感器，符合以下技术指标：

①励磁线圈阻值检查：用万用电表测接线盒内“X、Y”端子之间的电阻值约为 40 左右。如所测阻值为无穷大，则线圈断路;如阻值为零，则线圈短路。

②电极对端子之间电阻：接线盒内端子“A、B”分别对测量头或测量管内的两电极一个为零。若一个为无穷大或全为无穷大，均是有故障。

③绝缘电阻检查：励磁线圈、信号端子与插入杆之间电阻为无穷大。端子 C 对插入杆电阻为零。用万用电表测量接线端子“A、B”对“C”和“X、Y”对“C”之间电阻为无穷大，端子对“C”对插入杆之间的电阻为零。端子“A、B”对端子“X”和“Y”之间电阻为无穷大。

上文为大家说的是传感器的安装，和传感器安装相关的还有"电缆的敷设和接线"。下文我们会继续为大家介绍。

电缆的敷设和接线

电缆的敷设分明数和暗数两种。采用哪种数设要视现场具体情况而定。

传感器和转换器之间有两根电缆。一根是转换器向传感器提供励磁电流的励磁线，一根是传感器向转换器输出电动势的信号线。

电缆的敷设和接线必须注意以下几点：

①信号电缆不应于外界大电流动力电缆近距离平行敷设。信号电缆一般应通过穿线钢管与外界电缆电气屏蔽。穿线钢管应与大地线连接。

②明敷设时，信号电缆与动力电缆应有 1 米以上的距离。信号电缆与励磁电缆也应保持一定距离。穿钢管敷设时，励磁电缆也应分别穿管。

③传感器与转换器的距离一般为 50米，特殊情况需要延长电缆时，应与本厂联系。本厂出厂所配信号电缆和励磁电缆型号为 RWP 型双芯聚抓乙烯绝缘屏蔽护套电缆，规格为 2×32/0.2 外径ф8mm，长度为 15 米。

接地

传感器产生的流量信号非常微弱，通常为微伏或毫伏级。因此，防止外界电干扰的影响是用好流量计的一个重要因素。接地是解决电干扰影响的一个很有效的措施。传感器接地要求主要是被测介质接地。传感器和转换器的接地端(端子“C”和流量信号电缆的金属屏蔽网相连接，并通过插人杆与被测介质连接。当被测管道是非金属管道时，为了保证良好的接地，可将传感器接地端子直接与大地加一接地线。要求接地用电阻应小于 10Ω

以上就是关于"插入式电磁流量计传感器如何安装"的详细解答，从传感器的安装到电缆的敷设和接线内容，希望大家认真阅读。
